一、 概述
二、 儀器主要技術性能
三、 儀器結構
四、 儀器使用
五、 儀器的維護
六、 儀器的成套性
七、 附錄
一、概述
PHSJ-5型實驗室pH計(以下簡稱儀器) 是精密級pH測量?jī)x器，儀器采用高精度A/D轉換芯片，配用精密級pH電極、精密級參比電極、精密級溫度傳感器Pt1000型溫度傳感器以保證儀器具有0.001級pH計的測量精度。
本儀器具有以下特點:
a) 儀器可以測量溶液的電位值、pH值、溫度值；
b) 儀器采用新穎的觸摸式大屏幕液晶顯示屏作為顯示輸出，使儀器顯得大方、美觀；采用全中文操作界面，使用簡單、方便；
c) 儀器以單片微處理器為核心, 加上高精度A／D轉換芯片、配用精密級測量電極和溫度傳感器，可以有效保證儀器的測量精度；
d) 儀器可以選擇多種pH標準緩沖溶液標定儀器（提供10種標準溶液），允許用戶建立自己的標液組；儀器具有一點標定、二點標定和多點標定（最多5點）功能；
e) 儀器帶有RS－232接口(USB接口)，可接TP－16型串行打印機打印測量結果或與PC機通訊；
f) 儀器具有斷電保護功能，在儀器使用完畢關機后或非正常斷電情況下，儀器內部貯存的測量數據、標定好的斜率值以及設置的參數不會丟失；
g) 實驗數據可以貯存、刪除、打印、查閱、通訊。儀器最多可貯存200套測量數據。
二、儀器主要技術性能
1 測量范圍
a) pH顯示范圍: (-2.000～18.000)pH；
b) 測量范圍: (0.000～14.000)pH；
c) mV:(-1999.99～0.00～+1999.99)mV；
d) 溫度：(-5.0～105.0)℃。
2 儀器級別：0.001級。
3 電子單元基本誤差
a) pH:±0.002pH±1個字；
b) mV:±0.03％(FS)±1個字；
c) 溫度: ±0.2℃±1個字。
4 儀器基本誤差
a) pH:±0.01pH±1個字；
b) 溫度: ±0.3℃±1個字。
5 溫度補償范圍：（－5～105）℃。
6 被測溶液溫度：（5～60）℃。
7 輸入阻抗: 大于3×1012Ω。
8 輸出方式: 觸摸式320×240點陣液晶顯示屏；RS232輸出接口。
9 儀器正常工作條件
a) 環境溫度：15℃~30℃；
b) 相對濕度：不大于70％；
c) 供電電源：：交流電源電壓220V±22 V，頻率50Hz±1Hz；
d) 周圍無影響性能的振動存在；
e) 周圍空氣中無腐蝕性的氣體存在；
f) 周圍除地磁場外無其他影響性能的電磁場干擾。
10 外形尺寸，長×寬×高, mm：290×200×70。
11 重量, kg：約1。
三、儀器結構
1 儀器正面圖

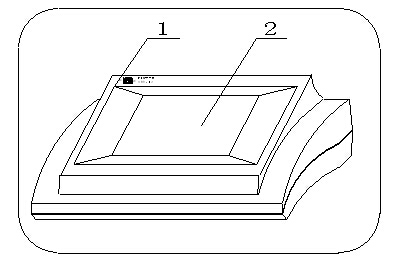

（1）主機； （2）觸摸顯示屏；
2 儀器后面板

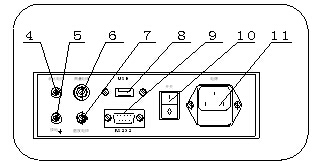

（4）參比電極座； （5）接地座；
（6）測量電極座； （7）溫度電極座；
（8）USB插座； （9）RS-232插座；

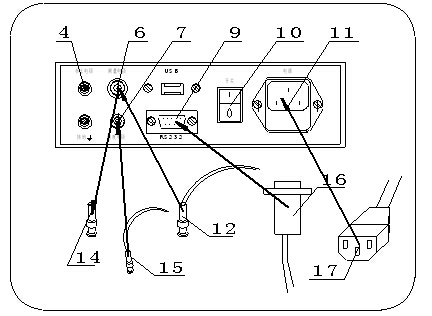

（10）開關； （11）電源(連保險絲)插座；
3 儀器配件及附件
（12）E-201D型pH復合電極；
（13）電極套；
（14）Q9短路插頭；
（15）T-820D型溫度傳感器；
（16）打印機連線；
（17）國際通用電源線；

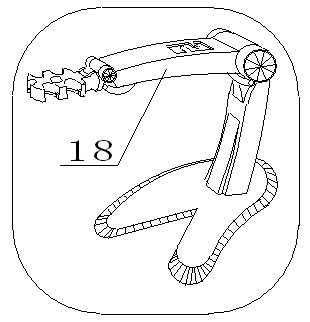

（18）REX-2多功能電極架。
四、儀器使用
4.1 儀器安裝
a.將主機（1）和REX-2多功能電極架（18）放在臺面上；
b.分別將E-201D型pH復合電極（12）、和T-820D型溫度傳感器（15）放在REX-2多功能電極架（18）上。將Q9短路插頭（14）拔下，將E-201D型pH復合電極 （12）插入測量電極座（6）；將T-820D型溫度傳感器（15）插入溫度電極座（7）；取下電源插座（11）上保險絲蓋，放入0.5A/220V保險絲，蓋好保險絲蓋(出廠前已放入保險絲)；將國際通用電源線（19）插入電源插座（11）；若用戶配置TP―16型打印機（打印機的安裝見該產品使用說明書），則將打印機連線（16）分別插入儀器的RS-232插座（8）和打印機插座內。
4.2 開/關機
儀器連接好電源后，打開電源開關，儀器即顯示“PHSJ－5型實驗室pH計”、“歡迎使用 雷磁產品”等字樣，數秒后，儀器自動進入測量狀態。測量結束后，插上短路插頭，關閉電源，儀器關機。
儀器必須開機預熱0.5h后方可進行測量。為了保證儀器的高精度測量，建議用戶在開機預熱0.5h后進行mV零點校準。
4.3 儀器的起始狀態

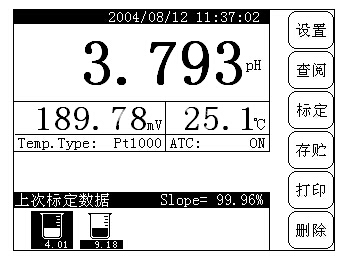

為了方便用戶使用，儀器一開機即進入pH測量狀態，顯示如圖（1）所示，其中顯示屏上方顯示有當前的pH測量結果和系統時間、下方為對應的電位和當前溫度值以及溫度電極類型和自動溫度補償狀態提示；顯示屏右面為按鍵。圖中即表示儀器的起始狀態。
圖（1）儀器的起始狀態顯示示意圖
在此狀態下，用戶可以用觸摸直接按“設置”鍵、“查閱”鍵、“標定”鍵、“存貯”鍵、“打印”鍵、“刪除”鍵進入相應工作模塊，完成相應功能。
4.4 設置功能
為了保證更好地使用本儀器，在正常使用前，用戶應檢查一下系統的設置情況，包括系統時間、溫度電極類型、手動溫度值等等。在儀器的起始狀態下，用觸摸按“設置”鍵，儀器顯示設置菜單，用戶可以設置系統時間、mV分辨率、pH分辨率、手動溫度、溫度電極類型以及mV零點等，顯示如圖（2）所示：

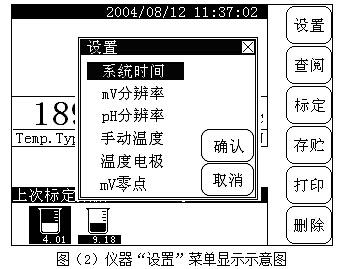

用戶可以直接用觸摸按相應的菜單項，二次選擇相應功能模塊，或者按一下相應的菜單項，再按“確認”鍵選擇相應的功能模塊；按“取消”鍵或者按“×”（退出）鍵退出設置菜單。
4.4.1 設置系統時間

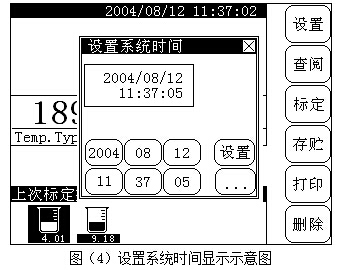

按“設置”鍵，再按“確認”鍵，儀器進入設置系統時間模塊，用戶可以設置系統時間，窗口上方為當前的系統時間，下方為對應的時間按鍵，包括“年”、“月”、“日”、“時”、“分”、“秒”鍵，顯示如圖（3）所示：
用戶按相應的時間鍵，即可設置對應項的時間值。例如用戶需要設置當前的月份，可按如下方法操作：按一下“月”鍵，儀器自動將當前月份加一，同時儀器會顯示另外二個按鍵，即“設置”鍵、“…”鍵，顯示如圖（4）所示：
重復按“月”鍵至用戶需要的月份時，按“設置”鍵即可完成當前月份的設置。（或者采用輸入法操作：按“…”鍵，儀器會彈出一個輸入窗口供用戶直接輸入所需的月份值，用戶輸入完畢后，按“確認”鍵，退出輸入窗口，再按“設置”鍵，同樣可完成當前月份的設置）。
同理，可設置其他時間項。
設置完畢，按“×”（退出）鍵退出系統時間設置模塊，返回起始狀態。
4.4.2 設置mV分辨率
本儀器允許用戶選擇mV的顯示分辨率，即0.1mV或者0.01mV。按“設置”鍵，選擇“mV分辨率”后按“確認”鍵，用戶即可設置mV的顯示分辨率。儀器顯示“系統設置分辨率……”字樣，設置完畢，儀器返回起始狀態。
4.4.3 設置pH分辨率
本儀器允許用戶選擇pH的顯示分辨率，即0.01pH或者0.001pH。按“設置”鍵，選擇“pH分辨率”后按“確認”鍵，用戶即可設置pH的顯示分辨率。儀器顯示“系統設置分辨率……”字樣，設置完畢，儀器返回起始狀態。
4.4.4 設置手動溫度

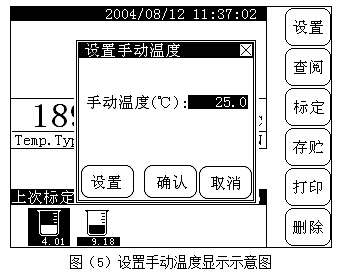

溫度傳感器插口如果連接有溫度傳感器時，儀器自動采用溫度傳感器的溫度值，反之，儀器采用用戶設定的手動溫度值作為當前的溫度值。按“設置”鍵，選擇“手動溫度”項，按“確認”鍵，儀器即進入手動溫度設置模塊，顯示如圖（5）所示。按“設置”鍵或者直接在手動溫度值顯示區域按一下，儀器即彈出一個輸入窗口，用戶可輸入相應的手動溫度值。設置完畢，儀器返回起始狀態。
4.4.5 設置溫度傳感器得類型

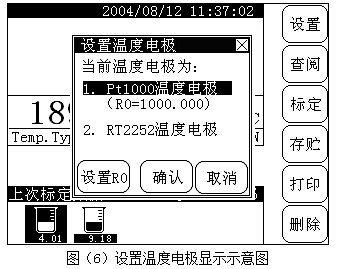

本儀器允許連接二種溫度電極，即Pt1000溫度電極(T-820D或T-820C型溫度傳感器)或者本廠生產的RT2252溫度電極(T-818-B-6型溫度傳感器)，用戶必須按照儀器連接的溫度傳感器類型設置相應的溫度電極。按“設置”鍵，選擇“溫度電極”項，按“確認”鍵，儀器即進入溫度電極設置模塊，顯示如圖（6）所示。
如果儀器溫度電極插口連接T-820D或T-820C型溫度傳感器(出廠配置T-820D)，則用戶須設置溫度電極為Pt1000溫度電極。如果使用T-818-B-6型溫度傳感器，則用戶須設置溫度電極為RT2252溫度電極。直接在“Pt1000溫度電極”和“RT2252溫度電極”選項上按一下觸摸屏即可，選擇完畢按“確認”鍵，儀器設置溫度電極，然后返回起始狀態。按“取消”鍵或者按“×”（退出）鍵退出溫度電極設置菜單，返回起始狀態。
當用戶選擇溫度電極為“Pt1000”時，設置菜單上會同時顯示一個“設置R0”鍵，按此鍵用戶可以設置Pt1000溫度電極零度時的電阻值。一般情況下，Pt1000型溫度電極在零度時的電阻值為1000Ω，但是由于做作工藝、材料的關系，導致Pt1000溫度電極的零度阻值不是恰好1000Ω，此時為了保證測量的精度，有必要按照實際標稱的阻值重新設置R0值。按“設置R0”鍵，輸入實際標稱的R0值即可。
注意：修改此數據將直接影響測量結果，如果用戶無法得到使用的Pt1000溫度電極的零度阻值（R0），請不要隨意修改此數據。
4.4.6 校準mV零點
為了保證儀器的高精度測量，用戶應在開機0.5h后進行mV零點校準。
按“設置”鍵，選擇“mV零點”項，按“確認”鍵，儀器即進入校準mV零點模塊，儀器提示“校正mV零點，確認嗎？”字樣，要求用戶確認。按“確認”鍵即可校準mV零點，反之按“取消”鍵將放棄操作，返回起始狀態。
4.5 查閱功能

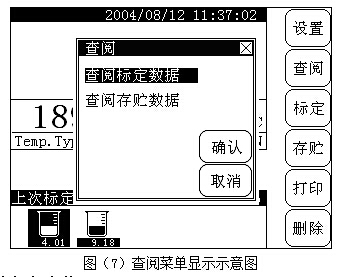

用戶可以查閱上次的標定數據、標液組；查閱存貯的測量結果。在儀器的起始狀態，按“查閱”鍵，即可進入查閱模塊。顯示如圖（7）所示：
4.5.1 查閱標定數據

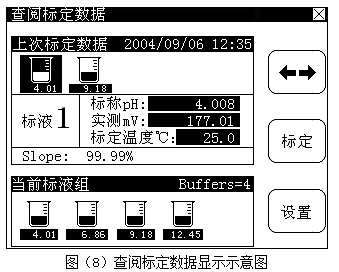

用戶可以查閱上次的標定數據、標定時間、標定溫度和當前的斜率值；建立自己的標液組等。在“查閱”菜單下，選擇“查閱標定數據”，按“確認”鍵即可進入“查閱標定數據”模塊。顯示如圖（8）：
顯示屏上方為上次的標定數據，包括標定時間、標定點數以及對應每一點標準緩沖溶液的標定數據和當前的百分斜率值；下方為當前用戶使用的標液組情況；右面為“<＝>”（移動）鍵、“標定”鍵、“設置”鍵。
當上次標定采用多點標定時，用戶可以按“<＝>”（移動）鍵來回顯示每個標液點的具體數據。
在這里，按“標定”鍵，用戶可以直接標定電極斜率（具體標定步驟見標定部分）。
按“×”（退出）鍵退出查閱標定數據模塊，返回起始狀態。
按“設置”鍵，用戶可以建立新的標液組。
4.5.1.1 設置標液組
儀器具有自動識別功能，能夠識別10種標準緩沖溶液。本儀器允許用戶進行多點標定，但最多不能超過5個點。由于10種標準緩沖溶液之間的pH范圍相互有重疊，為了保證測量的精度，方便用戶使用，用戶需要建立相應的標液組。比如用戶將采用4.008pH、9.180pH標準緩沖溶液進行標定電極斜率，那么設置標液組為4.008pH和9.180pH標準緩沖溶液二種，在實際標定時，儀器會自動識別此二種標準緩沖溶液。

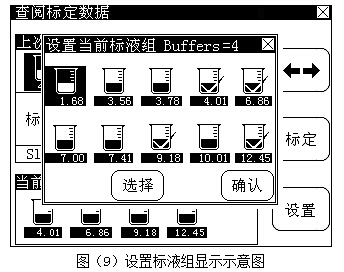

按“設置”鍵進入設置當前標液組模塊，如圖（9）所示，其中設置標液組窗口有10個圖標對應10種標準緩沖溶液，此10種標準緩沖溶液分別為：1.679pH、3.557pH、3.776pH 4.008pH、6.865pH、7.000pH、7.413pH、9.180pH、10.012pH 和12.454pH。圖標下顯示標液的標稱pH值，比如顯示3.56的圖標就是對應3.557pH標液；打勾的圖標表示此標液已被選擇、沒有打勾的圖標表示未被選擇；反色顯示的圖標表示當前的標液是可操作的，此時可以按“選擇”或“清除”鍵即可選擇或清除當前標液；窗口欄中顯示當前標液組中已選擇的標液數量。
在對應標液的圖標位置上按一下使當前標液成為可操作，此時如果原標液未被選擇（未打勾），則可按“選擇”鍵選擇當前標液。反之，如果原對應標液已被選擇（已打勾），則可按“清除”鍵清除掉。
比如用戶需要選擇3.557pH標液，則按一下對應3.557pH標液的圖標位置，使顯示3.56pH的圖標反色顯示，再按一下“選擇”鍵，顯示3.56pH的圖標立即打勾顯示，表示已被選擇，同時儀器自動將“選擇”鍵設置為“清除”鍵，此時再按“清除”鍵（同“選擇”鍵為同一位置）也可清除選擇。
為避免標液間pH值重疊而影響標定，用戶應選擇實際使用的對應標液，對于其他用戶不用的標液，應全部清除選擇。
選擇完畢，按“確認”鍵或者 “×”（退出）鍵退出設置標液組模塊，返回查閱標定數據模塊。
（儀器能識別的10種標準緩沖溶液見附錄）
4.5.1.2 標定
在查閱標定數據模塊中，儀器也允許用戶標定當前的電極斜率，具體操作可參見4.6章節中標定部分
4.5.2 查閱存貯數據
對于存貯起來的測量數據，用戶如需查閱，則在儀器的起始狀態下，按“查閱”鍵并選擇“查閱存貯數據”項即可，如圖（10）所示，其中顯示屏上方顯示當前對應的存貯號和存貯總數；每頁最多可顯示4個存貯數據，包括存貯時間、溫度值、斜率值、電位和pH值；顯示屏右面為按鍵，包括“打印”鍵、“刪除”鍵、“前頁”鍵、“后頁”鍵等。

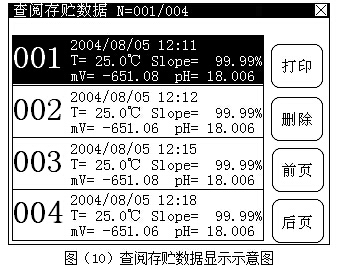

用戶直接按圖中顯示的數據區域即可選擇相應的存貯數據，按“前頁”、“后頁”鍵可翻看其他頁的存貯數據。
此時，如果用戶需要打印、刪除存貯數據，按“打印”、“刪除”鍵即可。

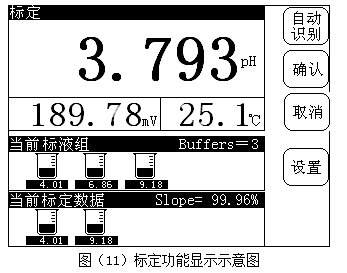

4.6 標定功能
在每次測量以前，建議用戶對電極進行重新標定，一旦開始標定，前一次的標定數據將會被覆蓋。
在儀器的起始狀態，按“標定”鍵，或者在“查閱標定數據”模塊中，按“標定”同樣可以標定電極斜率。儀器提示“標定電極斜率嗎？”，按“確認”鍵，儀器即進入標定模塊，顯示如圖（11）所示。其中屏幕上半?yún)^(qū)為當前的測量數據，儀器顯示當前的pH值(斜率設定為100.00%)、電位值和溫度值；屏幕中間為當前用戶設定的標液組；屏幕下面為當前的標定結果；右面為“自動識別”（或“手動識別”）鍵、“確認”鍵、“取消”鍵、“設置”鍵。自動識別（或手動識別）表示當前儀器的識別方式為自動識別或手動識別方式，按“自動識別”（或手動識別）鍵可在自動識別和手動識別方式間快速切換。按“設置”鍵可設置當前標液組；當電極放入標液顯示穩定后，按確認鍵即可標定當前標液；按“取消”鍵退出標定。
儀器具有自動識別標準緩沖溶液的功能，本儀器可以自動識別10種標準緩沖溶液。由于10種標準緩沖溶液之間的pH范圍相互有重疊，為了保證測量的精度，在開始標定前，用戶應檢查一下設置好的標液組。比如，如果用戶用4.008pH、9.180pH兩種標準緩沖溶液標定電極斜率，那么當前標液組中必須設置為4.008pH和9.180pH二種標準緩沖溶液，否則儀器不會自動識別此二種標準緩沖溶液，影響標定結果甚至出現標定錯誤信息。在標定狀態下，按當前標液組旁邊的“設置”鍵即可設置當前的標液組（具體設置參見《4.5.1 查閱標定數據》中設置標液組部分章節）。
開始標定前，用戶準備好1至5個標準緩沖溶液（可以是常規的標準緩沖溶液，也可以是用戶自己的標準緩沖溶液），將它們置于恒溫下放置一定時間，同時按照前面介紹的設置一下標液組，設置完畢即可進行電極標定。
將pH測量電極、參比電極、溫度傳感器等清洗干凈后一起放入待標定的標準緩沖溶液中，等顯示穩定后，按“確認”鍵，儀器顯示“存貯標定數據……”，稍后，儀器提示用戶“結束標定嗎？”，顯示如圖（12）所示，如果用戶有其他的標準緩沖溶液需要標定，則可選擇“繼續標定”鍵，然后重復前面的步驟標定其他標準溶液，直至標定結束！在標定過程中，用戶隨時可按“取消”鍵結束標定。

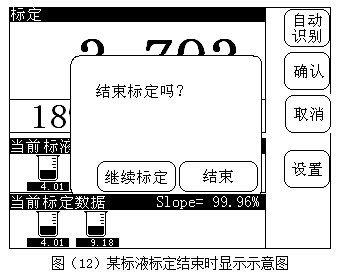

注：當標定至第5個標液時，儀器也會自動結束標定。
對于pH范圍相互有重疊的標準緩沖溶液，比如6.865pH和7.000pH兩種標準緩沖溶液，建議采用如下方法標定：
第一種 當用戶標定6.865pH標準緩沖溶液時，將標液組設置為只有6.865pH，然后標定，等6.865pH標液標定完后，重新設置標液組，將標液組設置為只有7.000pH，然后標定即可。
第二種 采用手動識別方式標定，即每次標定標準緩沖溶液時，手動輸入當前標液對應當前溫度下的標稱pH值，也可完成標定，但是此方法比較煩瑣。
對常規的標準緩沖溶液，用戶可使用自動識別功能，配合前面設置的標液組，儀器將自動識別這些標準緩沖溶液，用戶不必改變識別方式即可標定（如果無法識別，儀器會提示用戶：標定錯誤，要求用戶或更換電極、或重新設置標液組、或?qū)⒆詣?dòng)識別方式改為手動識別，用戶可按實際情況選擇操作。）；當用戶使用自己的標準緩沖溶液（非常規標準緩沖溶液）來標定電極時，必須使用手動識別方式。
比如，用戶有一個標準緩沖溶液，已知25.0℃時的標稱pH值為2.704pH，25.1℃時的標稱pH值為2.710pH，25.2℃時的標稱pH值為2.720pH，則用戶應盡量將標定時的溫度恒定在25℃。開始標定后，首先將識別方式設置為“手動識別”，等顯示穩定后，按“確認”鍵，儀器要求用戶輸入當前溫度下的標稱pH值，如果當前溫度為25.2℃，則輸入2.720，輸入完畢按“確認”鍵，儀器存貯當前的標定數據。
如果用戶既有常規標準緩沖溶液，又有自己的標準緩沖溶液，則只需分別按自動識別方式和手動識別方式操作即可。
在常規得pH測量時，建議用戶選擇常用的pH4.00、pH6.86 、pH9.18
三種緩沖標準溶液，即可以滿足要求。
4.7 存貯功能
測量結束后，如果用戶需要將當前測量結果存貯起來，可在儀器的起始狀態下按“存貯”鍵，儀器提示用戶“存貯當前數據嗎？”，按“確認”鍵即可將當前測量結果存貯起來，按“取消”鍵則放棄存貯操作，返回起始狀態。
4.8 打印/通訊功能
4.8.1 即時打印
打印當前測量數據。
用戶若想打印當前測量結果，只需接上TP-16型串行打印機，正確設置打印機后，接通打印機電源，在儀器的起始狀態，按“打印”鍵，儀器即可打印當前測量數據（如果用戶已經存貯過測量數據，則需要選擇“打印當前數據”項，再按“確認”鍵來打印）。
4.8.2 即時通訊
如果用戶希望和PC機上實現即時通訊，則可將RS－232接口（USB接口）與PC機串行口相連，在PC機上運行《雷磁數據采集系統》軟件（此軟件的具體使用和功能可參見《雷磁數據采集系統使用說明》，本軟件為免費，隨機贈送），即可在PC機上實現即時通訊功能。
4.8.3 打印全部存貯數據
打印存貯的測量結果。
同即時打印一樣連接正確TP16型串行打印機并設置后，在儀器的起始狀態下，按“打印”鍵，選擇“打印全部存貯數據”項，按“確認”鍵即可打印用戶存貯的全部數據。打印包括儀器的名稱、廠名、打印日期、存貯號、電位值、pH值、溫度值、斜率值、存貯時間等。
4.8.4 發送全部存貯數據
同即時通訊一樣，正確連接PC機后，PC機上運行《雷磁數據采集系統1.0》軟件，執行“讀取存貯數據”操作，即可將全部存貯的數據發送至PC機。
4.8.5 打印單獨的存貯數據
在“查閱存貯數據”模塊里，儀器允許用戶選擇地打印某個存貯數據。用戶選擇好需要打印的存貯數據后，按“打印”鍵，選擇“打印當前存貯數據”項，按“確認”鍵即可打印此存貯數據。
4.8.6 發送單獨的存貯數據
如果儀器連接有運行《雷磁數據采集系統》軟件的PC機，在查閱存貯數據時，當前的PC機上能即時看到用戶選擇的存貯數據。
4.9 刪除功能
4.9.1 刪除全部存貯數據
如果需要將貯存的測量數據全部刪除，可在儀器的起始狀態下按“刪除”鍵（或在查閱存貯數據模塊中，按“刪除”鍵，選擇“刪除全部存貯數據”），儀器提示用戶“刪除全部數據，確認嗎？”，按“確認”鍵即可刪除全部存貯數據。刪除結束，儀器返回起始狀態或者回到“查閱存貯數據”模塊中；按“取消”鍵則放棄刪除操作。
4.9.2 刪除單獨的存貯數據
儀器允許用戶獨立刪除某個存貯數據，在“查閱存貯數據”模塊里，按“刪除”鍵，選擇“刪除當前存貯數據”項后，按“確認”鍵即可刪除此存貯數據。按“取消”鍵則放棄刪除操作。
注意：任何刪除的數據無法恢復，請小心刪除。
五.儀器的維護
1. 儀器必須有良好的接地。
2. 開機前，須檢查電源是否接妥。
3. 儀器可供長期穩定使用。測試完樣品后, 所用電極應浸放在氯化鉀溶液中。
4. 儀器不使用時, 短路插頭也要接上，以免儀器輸入開路而損壞儀器。
六、儀器的成套性
1．PHSJ－5型實驗室pH計 1臺；
2．T－820D溫度傳感器 1支；
3. E-201D型pH復合電極 1支；
4．附件一套，以隨機裝箱單為準。
訂貨須知：
在要求更精密測量時，用戶可選用訂購本廠生產的以下電極和裝置：
pH=910型玻璃電極
CY-960型參比電極
T-820C型溫度傳感器
PHSJ-5電極測量裝置
七、附錄
JJG-2002實驗室pH（酸度）計檢定規程推薦的七種標準溶液稱量
溶液 序號 |
標準物質名稱 |
分子式 | 標準溶液濃度 （mol×kg-1） | 配制一升標準溶液所需標準物質質量* | 配制一千克標準溶液所需標準物質質量* |
B1 | 四草酸氫鉀 | KH3(C2O4)2×2H2O | 0.05 | 12.61 | 12.71 |
B3 | 酒石酸氫鉀 | KHC4H4O6 | 25°C飽和 約為0.034 | >7 | —— |
B4 | 鄰苯二甲酸氫鉀 | KHC8H4O4 | 0.05 | 10.12 | 10.21 |
B6 | 磷酸氫二鈉 | Na2HPO4 | 0.025 | 3.533 | 3.549 |
磷酸二氫鉀 | KH2PO4 | 0.025 | 3.387 | 3.402 | |
B7 | 磷酸氫二鈉 | Na2HPO4 | 0.03043 | 4.303 | 4.320 |
磷酸二氫鉀 | KH2PO4 | 0.008695 | 1.179 | 1.183 | |
B9 | 硼砂 | Na2B4O7×10H2O | 0.01 | 3.80 | 3.81 |
B12 | 氫氧化鈣 | Ca(OH)2 | 25°C飽和 約為0.020 | >2 | —— |
表2 七種標準溶液的pHs值
溫度°C | B1 | B3 | B4 | B6 | B7 | B9 | B12 |
0 | 1.668 | —— | 4.006 | 6.981 | 7.515 | 9.458 | 13.416 |
5 | 1.669 | —— | 3.999 | 6.949 | 7.490 | 9.391 | 13.210 |
10 | 1.671 | —— | 3.996 | 6.921 | 7.467 | 9.330 | 13.011 |
15 | 1.673 | —— | 3.996 | 6.898 | 7.445 | 9.276 | 12.820 |
20 | 1.676 | —— | 3.998 | 6.879 | 7.426 | 9.226 | 12.637 |
25 | 1.680 | 3.559 | 4.003 | 6.864 | 7.409 | 9.182 | 12.460 |
30 | 1.684 | 3.551 | 4.010 | 6.852 | 7.395 | 9.142 | 12.292 |
35 | 1.688 | 3.547 | 4.019 | 6.844 | 7.386 | 9.105 | 12.130 |
37 | —— | —— | —— | 6.839 | 7.383 | —— | —— |
40 | 1.694 | 3.547 | 4.029 | 6.838 | 7.380 | 9.072 | 11.975 |
45 | 1.700 | 3.550 | 4.042 | 6.834 | 7.379 | 9.042 | 11.828 |
50 | 1.706 | 3.555 | 4.055 | 6.833 | 7.383 | 9.015 | 11.697 |
55 | 1.713 | 3.563 | 4.070 | 6.834 | —— | 8.990 | 11.553 |
60 | 1.721 | 3.573 | 4.087 | 6.837 | —— | 8.968 | 11.426 |
70 | 1.739 | 3.596 | 4.122 | 6.847 | —— | 8.926 | —— |
80 | 1.759 | 3.622 | 4.161 | 6.862 | —— | 8.890 | —— |
90 | 1.782 | 3.648 | 4.203 | 6.881 | —— | 8.856 | —— |
95 | 1.795 | 3.660 | 4.224 | 6.891 | —— | 8.839 | —— |
表3標準溶液稱量：
pH值(25℃) | 中文名稱 | 分子式 | 濃度mol/L | 每升稱量 |
1.679(二級) | 四草酸鉀 | KH3(C2O4)2·2H2O | 0.05 | 12.61 |
3.557(一級) | 酒石酸鉀 | KHC4H4O6 | 25℃飽和 | >7 |
3.776(一級) | 檸檬酸鉀 | KH2C6H5O7 | 0.05 | 11.41 |
4.008(一級) | 鄰苯二甲酸氫鉀 | KHC8H4O4 | 0.05 | 10.12 |
6.865(一級) | 磷酸二氫鉀 | KH2PO4 | 0.025 | 3.387 |
磷酸氫二鈉 | Na2HPO4 | 0.025 | 3.533 | |
7.00(丹麥) | 磷酸二氫鉀 | KH2PO4 | 0.02 | 2.780 |
磷酸氫二鈉 | Na2HPO4 | 0.0275 | 3.886 | |
7.413(一級) | 磷酸二氫鉀 | KH2PO4 | 0.008695 | 1.179 |
磷酸氫二鈉 | Na2HPO4 | 0.03043 | 4.303 | |
9.180(一級) | 硼砂 | Na2BO4O7·10H2O | 0.01 | 3.80 |
10.012(一級) | 碳酸氫鈉 | NaHCO3 | 0.025 | 2.092 |
碳酸鈉 | Na2CO3 | 0.025 | 2.640 | |
12.454(二級) | 氫氧化鈣 | Ca(OH)2 | 25℃飽和 | >2 |
1． 一級、二級試劑為美國國家標準與技術研究所（NIST）的標準 2． John A. Dena, Analytical Chemistry Handbook, McGraw-Hill Inc.,1995； 3． 0℃~60℃時pH(s)的不確定度為0.005pH;60℃~95℃時pH(s) 的不確定度為0.008pH； 4． 用新蒸餾無CO2水配制。 | ||||
表4十種標準緩沖溶液pH標稱值
級別 | 二級 | 一級 | 一級 | 一級 | 一級 |
0℃ | 1.666 |
| 3.860 | 4.003 | 6.984 |
5℃ | 1.668 |
| 3.840 | 3.999 | 6.951 |
10℃ | 1.670 |
| 3.820 | 3.998 | 6.923 |
15℃ | 1.672 |
| 3.802 | 3.999 | 6.900 |
20℃ | 1.675 |
| 3.788 | 4.002 | 6.881 |
25℃ | 1.679 | 3.557 | 3.776 | 4.008 | 6.865 |
30℃ | 1.683 | 3.552 | 3.766 | 4.015 | 6.853 |
35℃ | 1.688 | 3.549 | 3.759 | 4.024 | 6.844 |
38℃ | 1.691 | 3.548 |
| 4.030 | 6.840 |
40℃ | 1.694 | 3.547 | 3.753 | 4.035 | 6.838 |
45℃ | 1.700 | 3.547 |
| 4.047 | 6.834 |
50℃ | 1.707 | 3.549 | 3.749 | 4.060 | 6.833 |
55℃ | 1.715 | 3.554 |
| 4.075 | 6.834 |
60℃ | 1.723 | 3.560 |
| 4.091 | 6.836 |
70℃ | 1.743 | 3.580 |
| 4.126 | 6.845 |
80℃ | 1.766 | 3.609 |
| 4.164 | 6.859 |
90℃ | 1.792 | 3.650 |
| 4.205 | 6.877 |
95℃ | 1.806 | 3.674 |
| 4.227 | 6.886 |
級別 | （丹麥） | 一級 | 一級 | 一級 | 二級 |
0℃ | 7.12 | 7.534 | 9.464 | 10.317 | 13.423 |
5℃ |
| 7.500 | 9.395 | 10.245 | 13.207 |
10℃ | 7.06 | 7.472 | 9.332 | 10.179 | 13.003 |
15℃ |
| 7.448 | 9.276 | 10.118 | 12.810 |
20℃ | 7.02 | 7.429 | 9.225 | 10.062 | 12.627 |
25℃ | 7.00 | 7.413 | 9.180 | 10.012 | 12.454 |
30℃ | 6.99 | 7.400 | 9.139 | 9.966 | 12.289 |
35℃ |
| 7.389 | 9.102 | 9.925 | 12.133 |
38℃ | 6.97 | 7.384 | 9.081 |
| 12.043 |
40℃ | 6.97 | 7.380 | 9.068 | 8.889 | 11.984 |
45℃ |
| 7.373 | 9.038 |
| 11.841 |
50℃ | 6.97 | 7.367 | 9.011 | 9.828 | 11.705 |
55℃ |
|
| 8.985 |
| 11.574 |
60℃ | 6.97 |
| 8.962 |
| 11.449 |
70℃ | 6.98 |
| 8.921 |
|
|
80℃ | 7.00 |
| 8.885 |
|
|
90℃ | 7.03 |
| 8.850 |
|
|
95℃ |
|
| 8.833 |
|
|
