檢測器是檢測從色譜柱流出物質的質量或濃度變化的器件。在氣相色譜分析中，利用被分離的樣品各組分的特征，由檢測器按各組分的物理或化學特性來決定的各物理量，轉換成相應的電信號，通過電子儀器進行測定。
目前，可以用于氣相色譜儀的檢測器已有二十多種，其中常用的包括熱導檢測器（TCD）、氫火焰離子化檢測器（FID）、氮磷檢測器（NPD）、電子捕獲檢測器（ECD）、火焰光度檢測器（FPD）、光離子化檢測器（PID）等。
不同檢測器的原理、結構均不相同，對不同的檢測對象，響應也各不相同。
1、熱導檢測器（Thermal Conductivity Detector，TCD）
熱導檢測器是一種通用的非破壞性濃度型檢測器，理論上可應用于任何組分的檢測，但因其靈敏度較低，故一般用于常量分析。TCD的結構示意圖見圖1，其主要原理為，基于不同組分與載氣有不同的熱導率的原理而工作。熱導檢測器的熱敏元件為熱絲，如鍍金鎢絲、鉑金絲等。當被測組分與載氣一起進入熱導池時，由于混合氣的熱導率與純載氣不同（通常是低于載氣的熱導率），熱絲傳向池壁的熱量也發生變化，致使熱絲溫度發生改變，其電阻也隨之改變，進而使電橋輸出端產生不平衡電位而作為信號輸出，記錄該信號從而得到色譜峰。
2、氫火焰離子化檢測器（FlameIonization Detector，F(xiàn)ID）

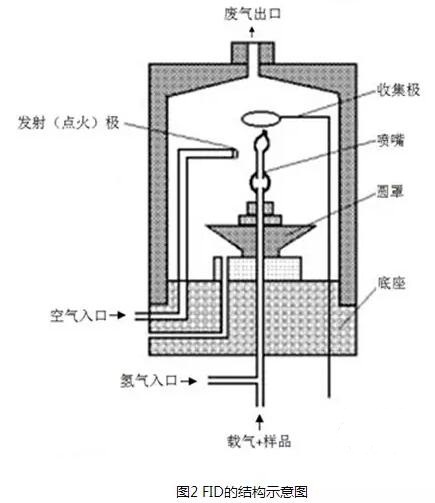

FID是多用途的破壞性質量型通用檢測器，靈敏度高，線性范圍寬，廣泛應用于有機物的常量和微量檢測。FID的結構示意圖見圖2，其主要原理為，氫氣和空氣燃燒生成火焰，當有機化合物進入火焰時，由于離子化反應，生成比基流高幾個數量級的離子，在電場作用下，這些帶正電荷的離子和電子分別向負極和正極移動，形成離子流，此離子流經放大器放大后，可被檢測。
3、火焰光度檢測器（Flame-PhotometricDetector，F(xiàn)PD）

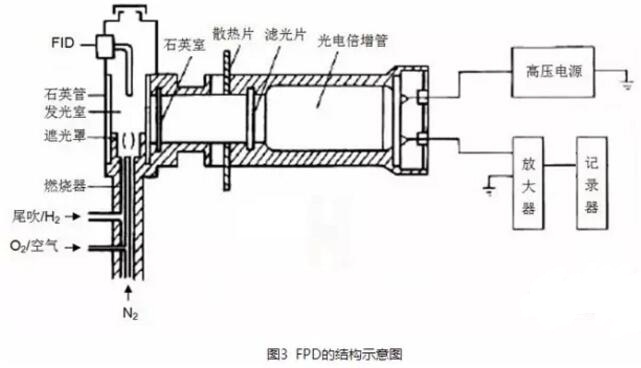

FPD為質量型選擇性檢測器，主要用于測定含硫、磷化合物。使用中通入的氫氣量必須多于通常燃燒所需要的氫氣量，即在富氫情況下燃燒得到火焰。廣泛應用于石油產品中微量硫化合物及農藥中有機磷化合物的分析。FPD的結構示意圖見圖3，其主要原理為組分在富氫火焰中燃燒時組分不同程度地變?yōu)樗槠蚍肿樱渫鈱与娮佑捎诨ハ嗯鲎捕患ぐl(fā)，當電子由激發態返回低能態或基態時，發射出特征波長的光譜，這種特征光譜通過經選擇濾光片后被測量。如硫在火焰中產生350~430nm的光譜，磷產生480~600nm的光譜，其中394nm和526nm分別為含硫和含磷化合物的特征波長。
4、電子捕獲檢測器（ElectronCapture Detector，ECD）

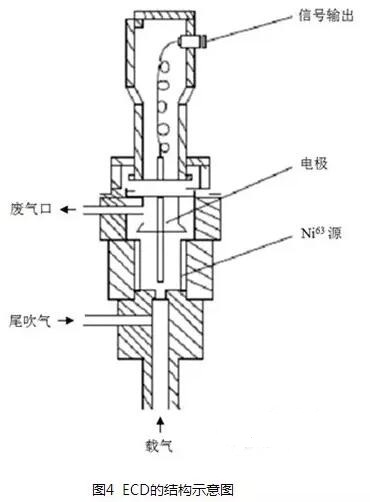

ECD是濃度型選擇性檢測器，對電負性的組分能給出極顯著的響應信號。用于分析鹵素化合物、一些金屬螯合物和甾族化合物。ECD的結構示意圖見圖4，其主要原理為檢測室內的放射源放出β-射線（初級電子），與通過檢測室的載氣碰撞產生次級電子和正離子，在電場作用下，分別向與自己極性相反的電極運動，形成基流，當具有負電性的組分（即能捕獲電子的組分）進入檢測室后，捕獲了檢測室內的電子，變成帶負電荷的離子，由于電子被組分捕獲，使得檢測室基流減少，產生色譜峰信號。
5、氮磷檢測器（Nitrogen-PhosphorusDetector，NPD）
NPD是高選擇性質量型檢測器，可用于測定含氮和含磷的有機化合物。目前認為其響應機理主要有氣相電離理論和表面電離理論，通常認為前者能更好的解釋NPD工作原理。氣相電離理論認為氮、磷化合物先在氣相邊界層中熱化學分解，產生電負性的基團。該電負性基團再與氣相的銣原子(Rb)進行化學電離反應，生成Rb+和負離子，負離子在收集極釋放出一個電子，并與氫原子反應，同時輸出組分信號。
