目錄
一、安全提示 …………………………………………………… 1
二、產品簡介
1. 外形圖 ……………………………………………………2
2. 結構功能概述 ……………………………………………2
三、產品的使用
1. 使用前的準備 ……………………………………………3
2. 開機通電 …………………………………………………3
1）操作步驟 …………………………………………………4
2）限溫控制器 ………………………………………………5
3）校核控溫精度 ……………………………………………5
四、技術性能指標 ……………………………………………… 6
五、產品的維護及注意事項 …………………………………… 7
六、附錄
1. 故障原因及處理 …………………………………………8
2. 裝箱單 ………………………………………………… 18
一、安全提示
! 危險（有可能構成財產嚴重?fù)p失或人員傷亡）
1. 本產品必須可靠接地并遠離電磁干擾源（切不可以零線或中線作地線）。
2. 在使用前請確認供電電源的電壓與產品要求相符，必須由合格人員進行安裝。
3. 產品不得安裝在潮濕或可能濺淋到水的地方，應使用獨立的電源插座，并確認插頭、插座接地良好。
4. 不允許產品在運行中不關閉電源開關而任意拔掉或插上電源插頭。
5. 不允許隨意接長或剪短產品電源連線。
6. 不得擅自進行修理，受本公司委托修理的必須由專業人員進行維修。
! 警告（有可能構成財產損失或人員傷害）
1. 必須充分閱讀、理解本產品使用說明書后方可進行操作。
2. 拔電源插頭時，切勿直接拖拉電源線。
3. 有下列情況之一的，必須拔下本產品電源插頭：
3.1 更換熔斷器時；
3.2 產品發生故障待檢查修理時；
3.3 產品長時間停止使用時；
3.4 搬動產品時；
! 注意（有可能影響使用壽命導致產品不能正常工作）
1. 產品在搬運時，應小心注意避免損壞面板上的儀表等易損零部件。
2. 有制冷功能的產品搬運時傾角不得大于 45°，放置到位后，應靜放(1～2)天再開機，以利制冷系統能正常工作并延長壽命。
3. 產品應放置在堅硬牢固的平面上，使其保持水平狀態。
4. 產品安裝處須符合使用條件，四周應保留一定的空隙。
5. 產品必須在一定的使用條件下使用。
6. 切勿重力開啟 / 閉合產品箱門，否則易導致箱門脫落，產品損壞，產生傷害事故。
7. 產品長時間停止使用時，應定期做驅除潮氣處理，避免損壞有關器件。
二、產品簡介
1. 外形圖
① 控制器 ② 操作鍵③ 觀察窗 ④ 門把手⑤ 腳輪 ⑥ 電源開關
⑦ 超溫報警撥盤 ⑧ 超溫報警警示燈⑨ 嵌入式打印機 ⑩ 無紙記錄儀(選配)
⑾ 加水插口 ⑿ 潛水泵電源插座⒀ 放水口 ⒁ 溢水口
2. 結構功能概述
本產品由箱體、內膽(工作室)，溫度和濕度控制裝置、加熱及制冷系統及加濕和氣體循環裝置等組成。
1) 本機為立式框架結構，箱體由優質薄鋼板沖制而成，外表噴塑，色彩鮮艷、美觀大方。控制器、各類開關，按鍵和顯示器均安裝在箱體上部，操作直觀方便。
2) 采用鏡面不銹鋼內膽，四角半圓弧易清潔，箱內擱板間距可調；外箱與內膽之間充填聚脂發泡材料，以確保設備保溫性能；
3）LHH 系列產品選用瑞士羅卓尼克溫濕度變送器，大大提高了傳感器的使用壽命和控制精度；
4) 設備配微型打印機記錄工作過程；
5) 設備設有獨立限溫控制器（選配），超過限制溫度即自動中斷加熱，保證實驗安全進行，不發生意外；
6) 微電腦控溫儀、控濕儀，確保設備運行的穩定性、可靠性；
7) 箱體內有冷、熱氣流風道，由風機運轉加強氣體循環流暢，提高工作室內溫度、濕度的均勻性；
8) 設備背面上方有電源進線及熔斷器座；右側中部有加水口，配備水箱及抽水泵電源插座；右側下方有放水口、溢水口；
9) 具有超溫報警、壓縮機延時、過熱保護等功能；
10) 箱體左側設有一直徑φ25mm 的測試孔測試孔，為用戶進行有關測試時提供方便；
11）功能的擴展—— a. 可選配無紙記錄儀，實時記錄箱內溫、濕度；
b. 可選配短信報警，通過手機實現對終端設備遠程的數據測量、控制及設備異
常報警等遠程控制功能；
三、產品的使用
1. 使用前的準備
產品應在下列正常使用條件下使用
1） 環境溫度：（5～35）℃；
2） 相對濕度：不大于 85%；
3） 大氣壓力：（86～106）KPa；
4） 海拔高度不高于 2000 米；
5） 供電電源：（220±22）V （50±1） Hz；
6） 應放置在平穩、水平、周圍無強磁場、強震動、無粉塵及可燃腐蝕性氣體存在，四周通風良好的室內；
7） 設備距四周物件或墻壁間距：前≥900mm，左、右及頂≥300mm、后≥500mm（如圖所示）
2. 開機通電
1） 操作步驟

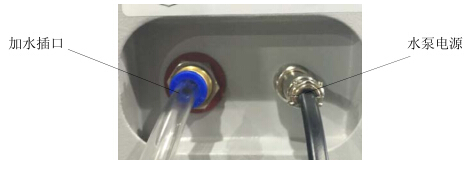

① 將水箱用支架墊高（僅 LHH-150/250SD需要），放置于設備右側，水箱中放有潛水泵，潛水泵輸出加水塑料管稍用力插入設備右側的加水插口即可。（此處采用快速接頭連接，取下時，應將加水口處藍色圓片向箱體按緊，向外拔加水管即可開）；
② 將潛水泵電源插頭插入設備右側的專用電源插座內，并擰好固定螺母；

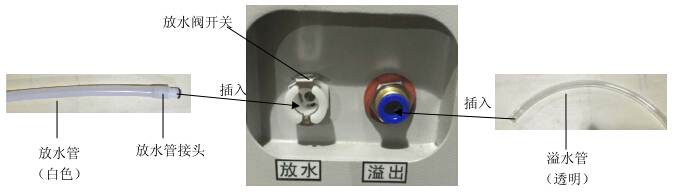

③ 第一次開機使用時，為保證工作室內加濕水槽不因氣堵而順利自動進水，請將放
水管(白色)與放水管接頭連接，并將其插入放水口(聽到“咔”聲為卡到位)，待水流出后再關閉放水閥(將放水閥開關按下，放水管及接頭彈出)。第一次開機使用時，為保證工作室內加濕水槽不因氣堵而順利自動進水，請將放水管(白色)與放水管接頭連接，并將其插入放水口(聽到“咔”聲為卡到位)，待水流出后再關閉放水閥(將放水閥開關按下，放水管及接頭彈出)。溢出口處插入溢水管(透明)，并放盛水盤或用水溝方式排水。

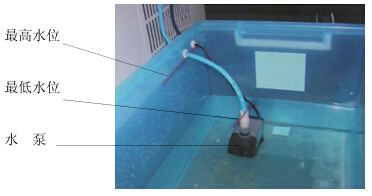

④ 打開水箱蓋，加入純凈水。(水位高低的控制：最低應淹沒抽水泵，最高不超過水箱上連接管口處的橡皮圈)。
a. 為保證設備里水位浮子的靈敏度，請務必加入純凈水！（用戶可自配凈水器代替水箱）
b. 最高水位的水量應能保證設備運行不少于 12h。
⑤ 接上電源后，打開設備電源開關，儀表應處于正常工作狀態。
⑥ 通電半小時左右，打開箱門，檢查工作室底面的加濕蒸發器水槽水位是否水平，否則應調整地平或墊平輪腳的方式解決。
⑦ 根據需要設置溫度和濕度（詳閱附錄2 控制器操作說明書）
⑧ 使用完畢后，應打開設備右側的放水閥(將放水管及接頭與放水口連接，聽到“咔”聲為卡到位將放水管及接頭與放水口連接，聽到“咔”聲為卡到位)，將工作室內加濕水槽內水放干，并擦干工作室內水分。加濕管定期清潔水垢等污物是必須的！否則影響使用效果及壽命。
2) 限溫控制器
本設備具有獨立限溫報警系統，當設備實際溫度超過限制溫度時即自動中斷箱內的加熱系統，保證實驗安全進行，不發生意外。
“超溫保護器”的使用方法
超溫保護器是獨立的保護系統。當控溫儀發生故障引起溫度失控時，當工作室內溫度達到超溫?fù)鼙P的限溫設定值時，超溫保護器會自動切斷加熱并發出報警聲。（如圖所示）當工作室內溫度低于限溫設定值后保護系統消除，儀表恢復工作。如此循環，直至故障排除。
具體操作如下：
① 限溫設定值應大于或等于SV+（5～10）℃
② 用面板上超溫設定撥盤的“＋”“—” 按鈕進行設定所需限溫溫度。
例：SV=37℃，則應設 42~47℃。
3. 校核控溫精度
3.1 用 0.1℃分度水銀溫度計（或分辨度 0.1℃數字式測溫計）放入產品工作室內；溫度計水銀感溫頭應處于工作室有效空間的幾何中心
3.2 在產品控溫范圍內任選一點，設定 SV 控溫值，當 PV 測量值等于設定值時，再恒溫（1～2）小時左右（根據產品規格不同而恒溫時間有長短），觀察水銀溫度計的實際測得溫度值與控溫儀顯示的測量值PV 之差應小于或等于±0.5℃。

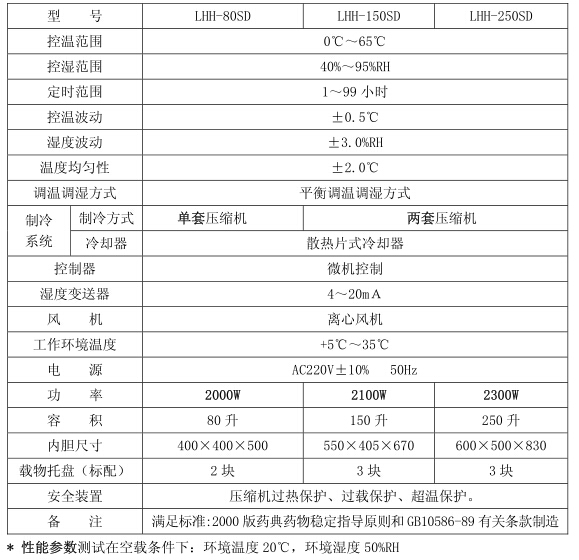

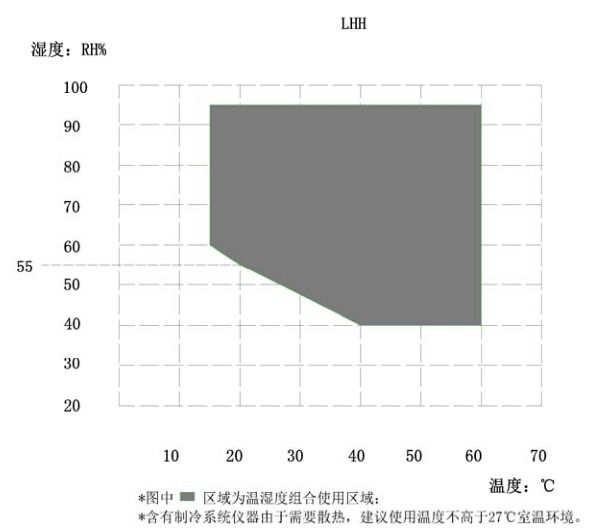

四、技術性能
五、產品的維護及注意事項
1. 設備在搬運時，傾角不得大于45度，以免制冷系統損壞。
2. 設備搬運放置到位后，應靜放（1～2）天再開機，以利制冷系統能正常工作并延長壽命。
3. 設備必須和接地良好的電源插座相連接！
4. 設備放置平衡，設備放置到位后，在水箱內加至合適水位的純凈水，打開設備電源開關，經過半小時左右后，打開箱門，觀察工作室底面上的水槽(加濕蒸發器)內的水位是否水平，否則墊平箱腳。
5. 當箱內溫度在露點以下時，開箱后濕度探頭易積水汽，使?jié)穸蕊@示 99.9%，這時須把箱內加溫，烘干濕度探頭。在濕度顯示為99.8%以下時，方可使用。
6. 恒溫恒濕運行中應該確保水箱的水充足，溢水盤放在設備右側標示的溢水口下。
7. 在設備長期低溫（低于環境溫度時）運行時，須每隔半個月，40℃運行 2 小時左右，進行“除霜”處理，然后再投入運行。
8. 設備停機不用時應做驅潮處理，具體方法如下：將箱內水放干，溫度設定在 40℃，運行 5h，并每隔2 小時開一次門放掉潮氣，處理完畢后拔掉電源插頭存放。
9. 使用完畢后，應打開設備右側的放水閥(將放水管及接頭與放水口連接，聽到“咔”聲為卡到位)，將工作室內加濕水槽內水放干，并擦干工作室內水分。
10. 加濕管定期清潔水垢等污物是必須的！否則影響使用效果及壽命。可用百潔布去除表面污垢
11. 為保證良好的制冷效果，使用中請確保：
① 設備置于四面遮陽并通風良好的室內，四周保持足夠空間，與墻壁的間距（后≥50cm，左右側≥30cm，前≥90cm）
② 箱內載物不易過多過擠，應保持足夠空間，以利空氣流通，保證工作室內溫濕度均勻！
③ 壓縮機冷凝器保證良好散熱，需要潔凈環境并保持定期清除冷凝器上的積塵是必需的！

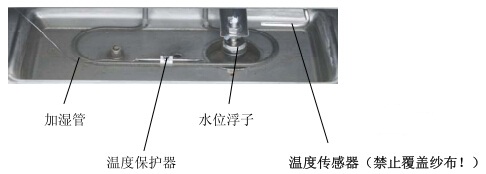

12. LHH 系列設備選用瑞士羅卓尼克濕度變送器，并非傳統意義上的干濕球原理方式，所以禁止操作者將溫度傳感器上覆蓋紗布。
13. 對設備的維修應由資質人員進行，在維修前應與我公司售后服務中心聯系。
六、附錄

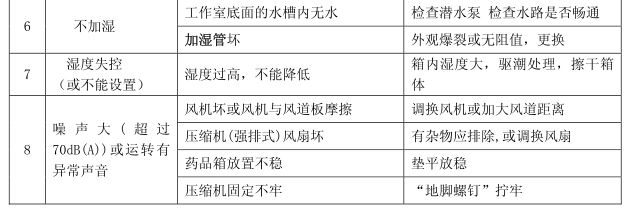

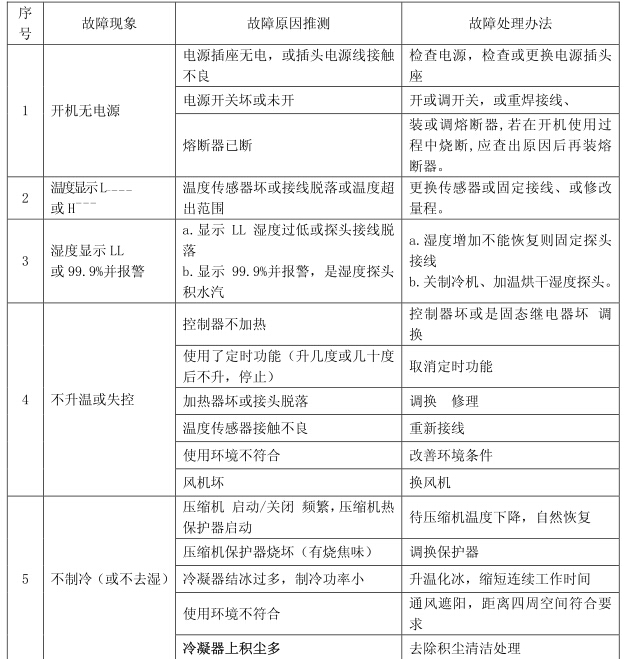

1. 故障原因及處理

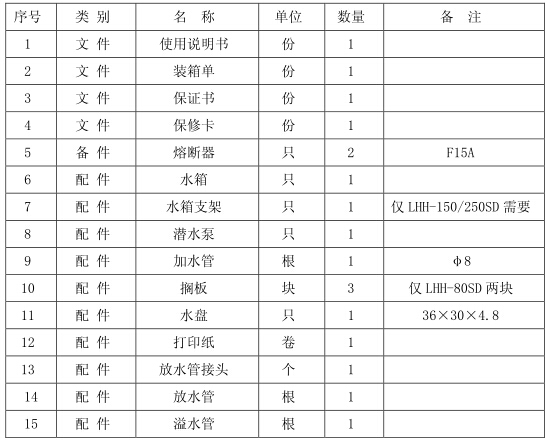

2. 裝箱單
