目 錄
一. 儀器的主要技術性能
二. 儀器的外形結構
三. 儀器的使用方法
四. 儀器的維護
附錄1. 緩沖溶液的配制
附錄2. 緩沖溶液的pH值與溫度的關系對照表
使用本儀器之前，請仔細閱讀使用說明書，以便使您能正確使用儀器，避免不必要的測量誤差, 確保測量精度, 延長儀器的使用壽命。
PHB-4便攜式pH計,是一臺由單片機控制，具有溫度及pH雙顯示及緩沖溶液自動識別的3位數字顯示的pH計， 它不僅適用于工礦、研究院所的化驗室取樣測定水溶液的酸度(pH)值和測量電極電位(mV)值，由于本儀器具有體積小，攜帶方便，還特別適合于在無交流供電電源的地方用作水溶液的pH測定。
一、 儀器的主要技術性能
1． 儀器正常使用條件
(1) 環境溫度(5~35)℃；
(2) 相對濕度不大于80%；
(3) 被測溶液溫度：(5~60)℃；
(4) 供電電源：二節5號堿性電池；
(5) 無顯著的振動；
(6) 除地球磁場外無外磁場干擾。
2．儀器的主要技術參數
(1) 儀器級別：0.1級
(2) 測量范圍：pH：(0.00~14.00) pH
mV：(-1400~0)mV ，(0~+1400)mV，(自動極性顯示)
(3) 電子單元基本誤差：pH：±0.03pH
mV：±0.2%FS；
(4) 電子單元輸入電流：1×10-11A；
(5) 電子單元輸入阻抗：5×1011Ω；
(6) 電子單元穩定性：±0.03pH±1個字/3h；
(7) 溶液溫度補償范圍：(0~60)℃;
(8) 儀器重復性：0.03pH
(9) 儀器外形尺寸：L×b×h,mm:170×75×30
(10) 儀器重量(kg)：0.5
3. 儀器附件
(1) PHB-4型電子單元一臺；
(2) E-201-C9復合電極一支；
附件一套，祥見裝箱單
二、儀器的外形結構

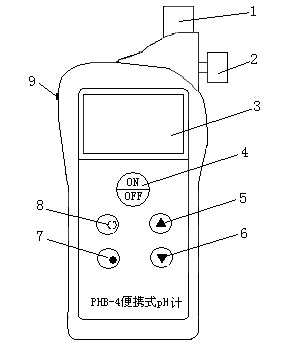

儀器外型結構如圖
1―電極插口；
2―電極固定架；
3―顯示屏；
4―電源開關 鍵；
5― “升”鍵；
6―“降”鍵；
7―“確認”鍵；
8―“模式”鍵；
9― 背光按鈕
三、儀器的使用方法
儀器供電電源為二節5號堿性電池，打開儀器背部的電池蓋，放入電池。儀器在使用前，即測量溶液pH值前，先要標定。但并不是每次使用前都要標定，一般當測量間隔時間比較短的情況下，每天標定一次即可。
儀器采用二點標定的方式進行，具體步驟如下：
(1) 按“開關”鍵，接通電源，儀器進入“mV”測量狀態；
(2) 按“模式”鍵儀器進入溫度設置狀態，“℃”指示符號閃爍。模式循環如下：
mV測量（顯示MEAS和 mV） 溫度設置（顯示℃閃爍） pH標定1（顯示STD1） pH標定2（顯示STD2） pH測量（顯示MEAS和 pH）；
(3) 按“▲”或“ ▼”鍵，使儀器溫度顯示為標定溶液的溫度，按“確認”鍵，把設置的溫度存入儀器內，此時“℃”指示符號停止閃爍；
(4) 然后再按“模式”鍵，此時儀器顯示“STD1”表明儀器進入第一點標定，（如果不須要進行標定則再按“模式”鍵二次，使儀器顯示“MEAS” 直接進入PH測量）；
(5) 先把電極用蒸餾水清洗，然后把電極插在三種pH緩沖溶液中的任意一種，此時儀器顯示第一點緩沖溶液的電位mV值，待讀數穩定后按“ 確認”鍵，儀器顯示第一點緩沖溶液的pH值，第一點標定結束。再按“模式”鍵此時儀器顯示“STD2”表明儀器進入第二點標定狀態；
(6) 取出插在pH緩沖溶液中的電極，用蒸餾水清洗。把清洗過的電極插入另一種pH緩沖溶液中，此時儀器顯示第二點緩沖溶液的電位mV值，待讀數穩定后按“確認”鍵，儀器顯示第二點緩沖溶液的PH值，再按“模式”鍵，此時“STD2”熄滅，“MEAS”顯示，表明儀器標定結束進入pH測量狀態。
經標定的儀器就可以進行pH值的測量（在不進行新的標定前儀器存儲最后一次標定的參數），但遇下列情況下，則儀器必須重新標定。
(1) 溶液溫度與標定時的溫度有很大的變化時；
(2) 離開溶液時間過久的電極；
(3) 換用了新的復合電極；
(4) 測量濃酸(pH<2)或濃堿(pH>12)之后；
(5) 測量含有氟化物的溶液而酸度在pH<7的溶液或較濃的有機溶液之后。
當被測溶液的溫度與標定時緩沖溶液溫度不同時，必須將溫度重新設置為被測溶液溫度，設置方法按步驟（2）、（3）進行，然后再按“模式”鍵三次使儀器顯示“MEAS pH”即可測量溶液的pH值。
測量電極電位(mV)值：
(1) 接通電源，儀器即進入“mV”測量模式。
(2) 接上各種適當的離子選擇電極；
(3) 用蒸餾水清洗電極，用濾紙吸干；
(4) 把電極插在被測溶液內，即可讀出該離子選擇電極的電極電位(mV值)并自動顯示“＋”、“-”極性。
當須在夜間進行測量時，可按下儀器左上角的背光按鈕，此時儀器背光點亮(背光點亮耗電將增加，將降低電池使用壽命，不在夜間使用，請不要按背光按鈕)。
如果儀器出現不正常現象，可將儀器關掉，然后按住“確認”鍵，再將儀器打開，使儀器處于初始化狀態。

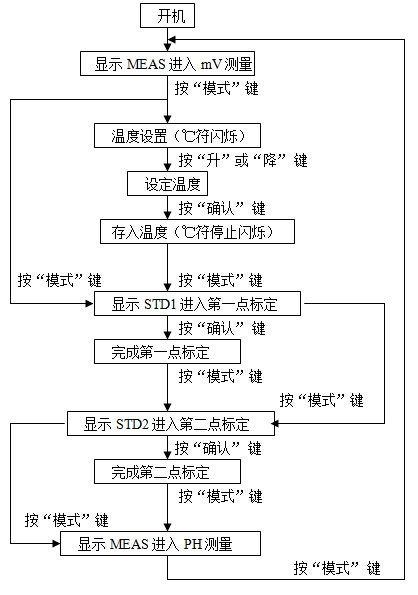

儀器操作流程圖：
四、儀器的維護
儀器性能的好壞，除了儀器本身結構之外，與良好的維護是分不開的，特別是pH計這類儀器，它必須具有很高的輸入阻抗，而且使用環境經常要接觸化學藥物，因此，合理的維護更有必要。
1． 儀器的輸入端（即復合電極插口）必須保持高度清潔，電極插頭不要經常撥下，以防止灰塵及高濕浸入。
2． 復合電極的電極頭部很薄，因此，勿與硬物相碰，防止電極損壞。
3． 復合電極頭部勿接觸污物，如發現沾污可用醫用棉花輕擦電極頭部，或用0.1mol/L的稀鹽酸清洗。
4． 復合電極頭部裂紋或老化(久放一年以上)，則應調換新的電極，否則反應緩慢，甚至造成較大的測量誤差，新的電極在使用之前需在3mol/L氯化鉀溶液中浸泡24h。
5． 用緩沖溶液標定儀器時，要保證緩沖溶液的可靠性，因為緩沖溶液精度低，將導致測量結果的誤差，緩沖溶液可以自行配制，配制方法附后。
6． 當儀器液晶左上角顯示“LOBAT”，請更換電池。
7． 請不要讓強烈陽光長時間直射液晶顯示器，以延長液晶顯示的使用壽命，必須防止硬物碰撞，劃傷顯示器表面玻璃。
8． 儀器長期不用請將電池取出。
附錄1：緩沖溶液的配制
1． pH4緩沖溶液(0.05mol/kg鄰苯二甲酸氫鉀溶液)，稱取(先在115℃±5℃下烘干 2h～3h的)鄰苯二甲酸氫鉀10.12g溶于蒸餾水，在容量瓶中稀釋至1000ml。
2． pH6.86緩沖溶液(0.025mol/kg磷酸二氫鉀和0.025mol/kg磷酸氫二鈉混合溶液)。分別稱取先在115℃±5℃下烘干 2h～3h的磷氫二鈉3.53g和磷酸二氫鉀3.39g溶于蒸餾水，在容量瓶中稀釋至1000ml。所用蒸餾水應預先煮沸15min～30min。
3． pH9緩沖溶液(0.01mol/kg硼砂鈉溶液)，稱取硼砂鈉3.80g(注意：不能烘)溶于蒸餾水，在容量瓶中稀釋至一升，蒸餾水應預先煮沸15min～30min。
附錄2：緩沖溶液的pH值與溫度關系對照表
溫度 ℃ | 緩沖溶液 | ||
0.05mol/kg 鄰苯二鉀酸氫鉀 | 0.025mol/kg 混合物磷酸鹽 | 0.01mol/kg 硼砂鈉 | |
pH值 | |||
0 | 4.00 | 6.98 | 9.46 |
5 | 4.00 | 6.95 | 9.39 |
10 | 4.00 | 6.92 | 9.33 |
15 | 4.00 | 6.90 | 9.28 |
20 | 4.00 | 6.88 | 9.23 |
25 | 4.00 | 6.86 | 9.18 |
30 | 4.01 | 6.85 | 9.11 |
35 | 4.02 | 6.84 | 9.10 |
40 | 4.03 | 6.84 | 9.07 |
45 | 4.04 | 6.84 | 9.04 |
50 | 4.06 | 6.83 | 9.03 |
55 | 4.07 | 6.83 | 8.99 |
60 | 4.09 | 6.84 | 8.97 |
