12 顯示單位的設定
AUW-D/AUW/AUX/AUY 系列可以顯示 g 以外單位的質量。預先登錄的單位，在質量顯示時只須按【UNIT】鍵，即可切換顯示。出廠時，登錄的是 g、%、PCS、ct。使用 AUW-D/AUW/AUX/AUY 系列具備的其他單位時，按照 12.1 進行預先登錄。不使用的單位也可以解除。但是 g 不能解除。個數計算、比重測定的功能也按 12.1 單位設定進行登錄和解除。登錄了的單位可在質量顯示中使用【UNIT】鍵調出。關于個數計算請參閱 13.1，關于固體比重測定，液體比重測定分別參閱 13.2 和 13.3。
12.1 單位設定
1. 質量顯示后，按數次【CAL】鍵，顯示[Func.SEL]時，按【O/T】鍵。顯示[CAL]。

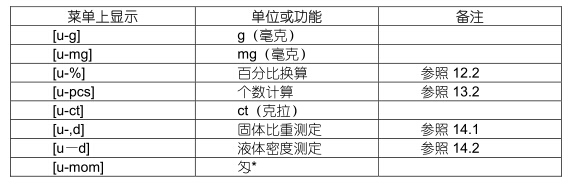

2. 按數次【CAL】鍵，顯示[Unit SEL]，按【O/T】鍵。顯示[U-g]。此后，每按 1 次【CAL】鍵，按[U-mg]（表示 mg 單位）、[u-%](表示%換算)、[U-PCS]（表示個數計算功能）、[U-ct]（表示 ct克拉單位）、[u-,d] （表示固體比重測定）、[U-d](表示液體比重測定)、[U-mon]（表示匁單位）的順序切換顯示。另外，在現在登錄的單位或功能時穩定標志（?）同時顯示。
3. 顯示欲登錄的單位時，按【O/T】鍵進行登錄。顯示欲解除的單位時，按【O/T】鍵解除登錄。
12.2 百分比（%）換算
基準物的質量作為 100%，可用百分比顯示。
1. 預先登錄%單位（參照 12.1）。由于%在出廠時已登錄，如未解除就不必再登錄。
2. 質量顯示后，按幾次【UNIT】，切換成%顯示。
3. 使用容器時將容器裝到稱量盤上，按【O/T】鍵。顯示不變。
4. 裝上作為基準的物件（相當于 100%的物件=g單位的 100 計數以上），等待穩定標志亮燈。
5. 按【CAL】鍵。[SEt]顯示后，基準物設定為100%。
6. 取下基準物，裝上欲測定的物件，即可使用。
7. 返回到通常的質量顯示，須按幾次【UNIT】鍵。
備 注：
按幾次【UNIT】時，返回到 g 等的質量顯示。
蘒準物改變時，上述的順序 3 以后重新操作。
ㄠ穵轆 2 至 4 是根據上次使用%換算時的基準物的顯示。
13 應用測定和生產性功能
13.1 稱量個數（PCS）
1. 預先登錄 PCS 單位。由于 PCS 在出廠時已登錄，如未解除就不必再登錄。
2. 質量顯示后按幾次【UNIT】鍵，顯示 PCS。
3. 使用容器時，在稱量盤上裝載容器，按【O/T】鍵。顯示不變。
4. 將測定的物件準確地數 10 個（或 20 個、50 個、100 個）裝上。
5. 按【CAL】鍵。
6. 每按一次【CAL】鍵，顯示[Ld10]、[Ld20]、[Ld50]、[Ld100]的順序切換。
7. 顯示稱量盤上裝載的個數，穩定標志亮燈時按【O/T】鍵。
8. 顯示[SEt]數秒鐘，成為個數顯示。
9. 裝載測定的物件，讀取個數。
備 注：
按幾次【UNIT】鍵時，返回到 g 等的質量顯示。
變更測定物時，上述的順序 3 以后重新操作。
稠轆 2 至順序 4 是根據上次使用 PCS 時的測定物的單位質量的個數顯示。
13.2 測定固體比重
固體比重測定是試樣（固體）的重量在空中和已知密度（或比重）的液體中分別測定，計算出試樣的密度（或比重）。以下的順序，是在使用用戶準備的吊盤和水槽時的操作。若使用選購件的比重測定用具，可更加簡單地進行比重測定。這時，請按照該用具的操作說明書操作。
1. 將天平底面的下盤鉤開口處的圓蓋擰掉鏍釘卸下。
2. 將另外準備的吊盤掛在下盤鉤上，并將吊盤浸入水槽的液體中。
3. 按照 12.1 單位設定，作為單位之一，登錄[,d]（固體比重測定）。
4. 設定固體測定用溶液的密度。
(1) 質量顯示后按數次【CAL】鍵，[SEttinG]顯示時按【O/T】鍵。成為[CAL dEF]顯示。
(2) 按數次【CAL】鍵，顯示[LSG SEt]時，按【O/T】鍵。顯示部的上部顯示 MENU 標志和#標志，表示處于數值設定狀態。另外，顯示[SG﹡.﹡﹡﹡﹡]（﹡.﹡﹡﹡﹡﹡表示數值）。數值﹡.﹡﹡﹡﹡ 的左端的位閃爍。閃爍的位上數字可以變更。
(3) 每按 1 次【UNIT】鍵，閃爍位上的數字增加 1。按【PRINT】鍵時，此位確定，右邊一位閃爍。顯示欲設定的值，按【O/T】鍵時，確定為固體測定用溶液密度。
(4) 按【POWER】鍵時，返回到[LSG SEt]
(5) 再按【POWER】鍵，返回到質量顯示。
5. 質量顯示后按幾次【UNIT】，切換成[，d]。但是，空中重量測定時，[g]也亮燈。
6. 按【O/T】鍵。
7. 測定物裝載到天平的稱量盤上。
8. 穩定標志亮燈時按【CAL】鍵。
9. 測定物換裝在液中的盤上。待穩定標志亮燈時按［CAL］鍵。此后的顯示表示試樣的密度。盤上沒有物件時，即使出現[dSPoL]顯示，也不算異常。
10. 下次測定按【CAL】鍵后，再從 5 開始操作。
備 注：
密度顯示到小數點以后 4 位，但有可能在性能上全位不穩定。
測定物裝載在液中的盤時，須全部浸入液中，而且不能有氣泡附著。

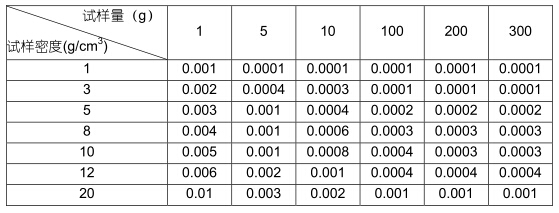

（資料）使用比重測定用具 SMK-401 時的固體測定精度表
1) 上表所示是使用 AUW-D/AUW/AUX/AUY 系列和選購件比重測定用具 SMK-401 時的精度。使用用戶準備的吊盤時，因形狀、大小不同、精度也有所不同。
2) 上表的結果是計算值（理論值），在實際測定中，由于試樣的形狀、表面狀態、性質的不同，測定精度會有變化。數字只供參考。
3）查表的例：測定密度為 8g/cm3,試樣量為 5g的試樣時，產生最大為±0.0001 的誤差。估計測定結果在 7.999~8.001 范圍內漂移，有時小數點以后 4 位數不讀取，不算異常。
13.3 測定液體密度
液體密度測定是分別測定已知體積的沉錘（固體）在空中的重量和在欲測定的液體中的重量，用它們的測定值計算出液體的密度。以下的順序是在使用客戶準備的吊盤和水槽時的操作。使用選購件的比重測定用具時測定更加簡便。這時，請按該用具的操作說明書操作。
1. 卸下天平底面的下盤鉤開口處的蓋
2. 下盤鉤上掛上吊盤，將吊盤浸入水槽的溶液中。
3. 按照 12.1 單位設定，作為單位之一，登錄[d]（液體密度測定）。
4. 設定液體測定用沉錘體積。
(1) 質量顯示后，按數次【CAL】鍵，顯示[SEttinG]時，按【O/T】鍵。成為[CAL dEF]顯示。
(2) 按數次【CAL】鍵，顯示[Sv SEt]時，按【O/T】鍵。顯示[﹡ .﹡﹡﹡﹡ ]（﹡ .﹡﹡﹡﹡ 表示數值）。顯示部的上部顯示 MENU 標志和#標志，表示處于數值設定狀態。數值﹡ .﹡﹡﹡﹡ 的左端的位閃爍。閃爍位上的數字可變更。
(3) 每按 1 次【UNIT】鍵，閃爍位上的數增加 1。按【PRINT】鍵時，此位數字確定，右邊一位閃爍。顯示欲設定的值，按【O/T】鍵，確定為液體測定用沉錘體積。
(4) 按【POWER】鍵時返回到[SV SEt]。
(5) 再按[POWER]鍵時，返回到質量顯示。
5. 質量顯示后，按幾次【UNIT】鍵，切換成[d]顯示。但是，測定沉錘的空中重量時，[g]也亮燈。
6. 按【O/T】鍵。
7. 沉錘裝載到稱量盤上。
8. 穩定標志亮燈時，按【CAL】鍵。
9. 沉錘換裝到液中的盤上。此后的顯示表示液體的密度。盤上沒有物品時出現[dSPol]的顯示也不算異常。
10. 下一次的測定，按【CAL】鍵后再從 5 開始操作。
備 注：
密度顯示到小數點以后 4 位，但有可能性能上全位不穩定。
褠錘裝載在液中的盤時，須全部浸入溶液中，而且不能有氣泡附著。
13.4 自動打印輸出（自動打印）
使用自動打印時每次測定即使不按【PRINT】鍵也會自動地將測定結果從RS232 接口和DATA1/0 接口輸出。可與直通視窗（Windows）并用。天平的g顯示在零±5 讀數以內時，在稱量盤上裝載 10 讀數以上的物件，顯示值穩定后自動輸出。下次的測定在取下稱量盤上的物件后一旦進入零±3 讀數以內后即可進行。
1. 質量顯示后，按數次【CAL】鍵，顯示[FUnC.SEL]時，按【O/T】鍵。顯示[CAL]
2. 按數次【CAL】鍵，顯示[AtPrt:﹡﹡ ]。這時[﹡﹡ ]表示現在的設定，[on]時為開，[oF]時為關。
3. 按【O/T】鍵。顯示[AtPrt-on]，以后每按【CAL】鍵，交替顯示[AtPrt-on]、[AtPrt-oF]。顯示現在的設定的同時顯示穩定標志（?）。顯示欲設定的內容時，按【O/T】鍵，變更設定。
4. 按【POWER】鍵，返回到[AtPrt: ﹡﹡ ]。
5. 再按【POWER】鍵，返回到質量顯示。
6. 自動打印開時進行質量顯示時，顯示自動打印標志。
7. 解除自動打印，進行上述順序 3。
備 注：
自動打印機不能與 13.5 的間隔時鐘功能同時設定。
13.5 每隔一定時間的輸出（間隔時鐘）
按設定的時間間隔，自動輸出天平的測定值。
1．質量顯示后，按數次【CAL】鍵，顯示[FUnC.SEL]時按【O/T】鍵。顯示[CAL]。
2. 按數次【CAL】鍵，顯示[int]。
3. 按【O/T】鍵。顯示[int: ﹡﹡ :﹡﹡ ]( ﹡﹡ :﹡﹡ 表示數值)。顯示部的上部顯示 MENU 標志和#標志，表示處于數值設定狀態。另外，數值﹡﹡ :﹡﹡ 表示現在設定的輸出間隔[MM:SS](MM 為分，SS 為秒)，左端的位閃爍。
4. 每按【UNIT】鍵，閃爍位上數字增加 1。按【PRNINT】鍵，此位的數字確定，右邊一位閃爍。分設定至 99，秒設定至 59 數。
5. 按數次【POWER】鍵，返回到質量顯示。出現表示間隔輸出備用的文字 T 時閃爍待機標志。
6. 按【PRINT】鍵。按設定的時間間隔開始自動輸出。
7. 一旦停止時按【POWER】鍵。
8. 在質量顯示中連續按【POWER】鍵約 3 秒鐘，出現[APL End]顯示，間隔時鐘功能解除。
備 注：
按【O/T】鍵，隨時都可除去皮重。
在間隔時鐘備用狀態下按【POWER】鍵時成為待機狀態。
纏時間地使用間隔時鐘功能時，有可能因天平的漂移產生測定誤差。
ㄠ蹵接收數據的儀器不同，設定時間間隔短時有可能產生動作不正常。這時，請增長設定時間間隔。
間隔時鐘不能與 13.4 的自動打印功能同時設定。
在間隔時鐘使用中，請將 PSC（10.3.2）、定時器 CAL(10.3.3)設定為關。也不要進行其他的靈敏度校準。
13.6 細微試樣多數量測定（加載方式）
細微的物品進行多數量測定時方便。使用這種方式是天平的顯示按顯示中的單位在零至±5 讀數以內時，在稱量盤上裝載 10 讀數以上質量的物品，顯示值穩定時，此值由天平的 RS232 接口和 DATA 1/0RUV 接口輸出，然后自動去皮。此后，每次新裝試樣時重復動作。（AUW-D/AUW/AUX/AUY 系列，按[1d/10d]鍵，消除最小位的顯示時，根據消除前顯示的讀數進行判斷。）按【POWER】鍵，可解除加載方式。解除時，顯示在此前使用同樣方式測定的物品的合計值。連接選購件的電子打印機和計算機時，打印“—ADDON MODE—”字樣，解除時的合計值與輸出“TOTAL=”一起打印。
1. 質量顯示后按數次【CAL】鍵，顯示[FunC.SEL]時按【O/T】鍵。顯示[CAL]。
2. 按數次【CAL】鍵，顯示[Addon: ﹡﹡ ]這時 [﹡﹡ ]表示現在的設定，開時為[on]，關時為[oF]。
3. 按【O/T】鍵。顯示[Adon-on]，以后按【CAL】鍵[Adon-on]、[Adon-OF]交替顯示。顯示現在的設定的同時顯示穩定標志（?）。顯示欲設定的內容時，按【O/T】鍵，變更設定。
4. 按【POWER】鍵，返回到[Addon: ﹡﹡ ]。
5. 再按【POWER】時，返回到質量顯示。
6. 加載方式開時進行質量顯示時，加載標志亮燈。
13.7 凈重總量測定（存儲方式）
輸出多數的測定結果計算總量時方便。測定物裝載在稱量盤上，每按【PRINT】鍵，測定值由 RS232C 接口和 DATA 1/0 接口輸出，然后自動去皮重。以后換載新試樣時每按【PRINT】鍵時，重復動作。按【POWER】鍵，可解除存儲方式。解除時顯示在此前使用同一方式測定的物品的合計值。連接選購件的電子打印機和計算機時，在存儲方式測定開始時打印“—MEMORYMODE—”字樣，解除時的合計值與“TOTAL=”的輸出一起打印。
1. 質量顯示后，按數次【CAL】鍵，顯示[FUnC.SEL]時，按【O/T】鍵。顯示[CAL]。
2. 按數次【CAL】鍵，顯示[mE:﹡﹡ ]。這時，[﹡﹡ ]表示現在的設定，開時為[on]，關時為[oF]。
3. 按【O/T】鍵。顯示[mE-on]，以后每按 1 次【CAL】鍵，[mE-on]、[mE-oF]交替顯示。顯示現在的設定的同時顯示穩定標志（?）。顯示欲設定的內容時，按【O/T】鍵，變更設定。
4. 按【POWER】鍵，返回到[mE: ﹡﹡ ]。
5. 再按【POWER】鍵，返回到質量顯示。
6. 在存儲方式為開時進行質量顯示時，M 文字亮燈。
14. 與外圍設備的連接和通信
14.1 與電子打印機的連接
AUW/AUX/AUY 系列可與 2 種電子打印機連接。
電子打印機 EP-50
電子打印機 EP-60A。
使用電子打印機時按以下順序與天平連接。
1. 天平的通信條件設為F1（標準設定 1）（參照14.3.2）.
2. 只限在與計算機并用時，按用戶設定，設定為定時器符號交換（參照 14.3.3.1）。
3. 在天平[oFF]或[STAND-BY]時，電源拔掉后，在天平背面的 DATA I/O 上連接電子打印機上附屬的電纜，電纜也與打印機連接。
4. 通入天平的電源。
5. 通入電子打印機的電源。
備 注：
電子打印機 EP-50 的演算功能（統計計算功能和常數乘算功能等）在 g、mg、%、PCS、ct、mom 以外的單位不能使用。
電子打印機 EP-50 的號碼打印功能（自動計數）在進行通常的測定值以外的打印（日期打印時和靈敏度校準的報告打印等）前，必須關閉。
電子打印機不能連續輸出。
14.2 與計算機的連接—RS232C—
計算機與天平連接，根據制成的指令程序，天平可由計算機控制。倘若，不受計算機控制，只由天平發送數據時，直通視窗(Windows)(→6)方便。
14.2.1 接線
注 意：
使用手頭的電纜時，必須使用正確接線的電纜。下圖的接線和特殊附件的 RS-232C電纜不能保證對所有的計算機種都能正常工作。
（1）IBM PC/AT 、DOS/V、AX 類計算機時（D-sub9 銷）（交叉接線）

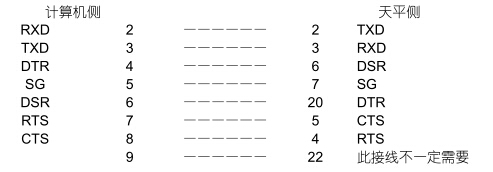

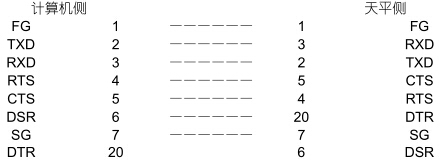

（2）NEC PC-9801、9821 系列時（D-Sub25 銷）
14.2.2 數據格式
備 注：
□表示間隔碼，DL 表示定界碼。
（1）輸入數據格式指 令 碼+DL（參照 14.2.3）
（2）輸出數據格式
質量顯示時（例） S —200.0000g □ DL
穩定信息 極性
極性
正時：空格（□）
負時：負號（—）
穩定信息（附穩定信息輸出時）
穩定時：S
不穩定時：U
*表示 oL、-oL 時
（例） U —□□□□oL□□□□DL
穩定信息 極性
極性
正時：空格（□）
負時：負號（-）
穩定信息（附穩定信息輸出時）
穩定時：S
不穩定時：U
(3)數據形式
ASCII（JIS）碼
波特率、奇偶（和位長）、定界符、停止位、格式和符號交換根據菜單設定而不同。

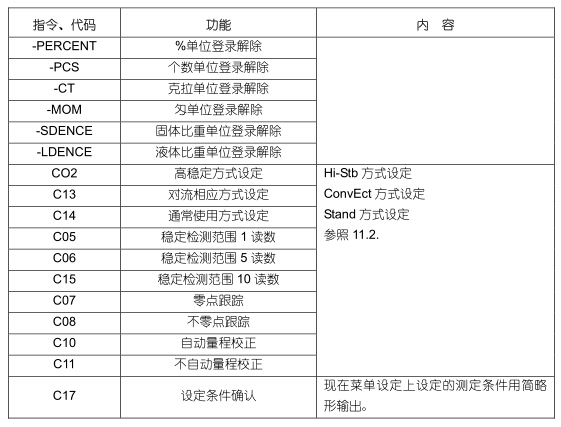

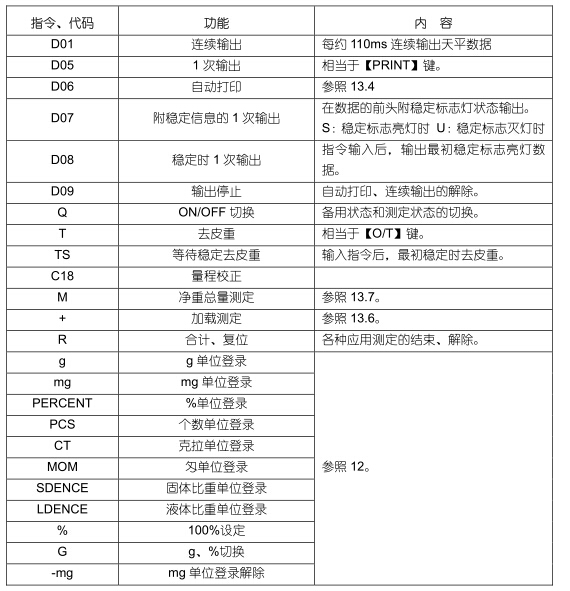

14.2.3 指令碼
注 意：
這里未列的文字或控制碼輸入天平時 ，不僅不能保證今后天平的動作，而且甚至會無法正常測定。還有，萬一錯把這里未列的文字或控制碼輸入時，請立刻拔掉電源軟線，待約 10 秒鐘后，再插上電源。
14.3 通信設定
14.3.1 何謂通信設定
與計算機和電子打印機連接時，決定它的通信規格的菜單設定。這里設定的內容，以 RS-232C 和 DATA I/O 兩種通信規格同時有效。有與電子打印機等的 DATA I/O 接口連接的儀器時，天平的通信規格設定為『用戶設定』。

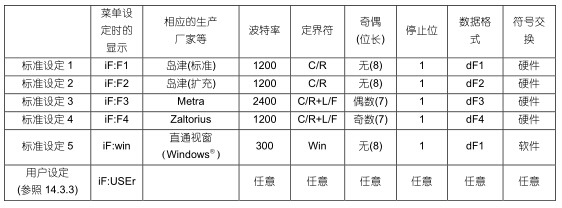

14.3.2 標準設定
可從下表的標準設定 1 至標準設定 5 的組合中選擇。再有，標準設定 5（直通視窗（Windows）用設定），由于不包括在菜單中，可簡單地進行設定。（參照 6.2.1）。
設定方法：
1. 質量顯示后，按數次【CAL】鍵，顯示[intFACE]時，按【O/T】鍵。顯示[iF:F1] 。
2. 根據需要，按數次【CAL】鍵，顯示欲設定的標準設定時，按【O/T】鍵。
3. 按幾次【POWER】鍵，返回到質量顯示。
14.3.3 用戶設定
用戶設定可分別設定通信設定的各項目。
設定方法：
1. 質量顯示后按數次【CAL】鍵，顯示[intFACE]時，按【O/T】鍵。顯示[iF:F1]
2. 按數次【CAL】鍵，顯示[iF:USEr]時按【O/T】鍵。顯示[io.b: ﹡﹡﹡﹡ ](通信速度設定)（[﹡﹡﹡﹡ ]表示現在設定的 2 個~4 個文字，以下同）。此后，每按 1 次【CAL】鍵，按 [iod: ﹡﹡﹡﹡ ]（定界符設定）、 [iop: ﹡﹡﹡﹡ ] （奇偶設定）、 [iso.S:﹡﹡﹡﹡ ]（停止位設定）、[io:F: ﹡﹡﹡﹡ ]（數據格式設定）、[io.H: ﹡﹡﹡﹡ ]（符號交換設定）的順序依次變換項目的顯示。
3. 顯示欲新設定的項目時，按【O/T】鍵。（以下按每個設定項目進行說明）

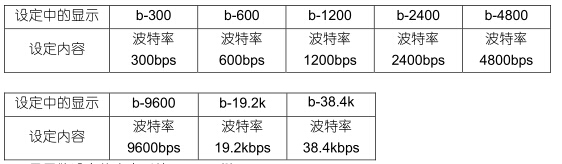

14.3.3.1 通信速度設定
(1)顯示由[io.b﹡﹡﹡﹡ ]變為[b-300]。此后，每按【CAL】鍵顯示變化。顯示現在的設定時穩定標志(?)亮燈。
(2)顯示欲設定的內容時按【O/T】鍵。
(3)按【POWER】鍵，返回到[io.b: ﹡﹡﹡﹡ ]。
14.3.3.2 定界符設定
(1)顯示由[io.d: ﹡﹡﹡﹡ ]變為[d-cr]。此后，每按【CAL】鍵，顯示變化。顯示現在的設定時，穩定標志亮燈。
(2)顯示欲設定的內容時按【O/T】鍵。
(3)按【POWER】鍵，返回到[io.d: ﹡﹡﹡﹡ ]。
14.3.3.3 奇偶設定
(1)顯示[io.p: ﹡﹡﹡﹡ ]變為[P-no]。此后，每按【CAL】鍵，顯示變化。顯示現在的設定時穩定標志(?)亮燈。
設定中的顯示 P-EvEn | P-no | P-odd |
設定內容 | 無奇偶 | |
8 位長 偶數奇偶 設定中的顯示 | 奇數奇偶 | 7 位長 |
7 位長 |
| |
P-no | P-odd |
(2)顯示欲設定的內容時按【O/T】鍵。
(3)按【POWER】鍵，返回到[io.p: ﹡﹡﹡﹡ ]。
14.3.3.4 停止位設定
(1)顯示由[io.S: ﹡﹡﹡﹡ ]變為[S-S1]。此后，每按【CAL】鍵，顯示變化。顯示現在的設定時，穩定標志亮燈。
設定中的顯示 設定內容 | S-S1 | S-S2 |
停止位 | 1 位 | |
停止位 設定中的顯示 設定內容 | 2 位 |
|
S-S1 | S-S2 | |
停止位 | 1 位 |
(2)顯示欲設定的內容時，按【O/T】鍵。
(3)按【POWER】鍵，返回到[io.s: ﹡﹡﹡﹡ ]。
14.3.3.5 輸入出數據格式設定
(1)顯示由[io.F: ﹡﹡﹡﹡ ]變為[F-dF1]。此后，每按【CAL】鍵，顯示變化。顯示現在的設定時穩定標志亮燈。
設定中的顯示 F-dF3 | F-dF1 | F-dF2 |
F-dF4 | 設定內容 | |
數據格式 1 數據格式 2 數據格式 3 | 本公司的標準格式。 | 通常設定此格式。 |
由數據格式 1 的功能擴充而 | 成的格式。 | |
與 Metra 公司天平 | 相同的格式。 |
(2)顯示欲定的內容時，按【O/T】鍵。
(3)按【POWER】鍵，返回到[io.F: ﹡﹡﹡﹡ ]。
注 意：
使用電子打印機 EP-50、EP-60A 時必須設定數據格式 1。
備 注：
設定數據格式 2 時，對來自計算機的指令，天平必須返回發送處理結果。
14.3.3.6 符號交換設定
(1)顯示由[io.H: ﹡﹡﹡﹡ ]變為[H-oFF]。此后，每按【CAL】，顯示變化。顯示現在的設定時，穩定標志亮燈。
設定中的顯示 H-HArd | H-oFF | H-Soft |
H-tr | 設定內容 | |
無符號交換 定時器符號交換 設定中的顯示 | 軟件符號交換 | 硬件符號交換 |
|
| |
H-oFF | H-Soft |
(2)顯示欲設定的內容時，按【O/T】鍵。
(3)按【POWER】鍵時，返回[io.H: ﹡﹡﹡﹡ ]。
15. 維修和移動
15.1 日常的維護
臟時：
擰干的柔軟布蘸中性洗滌劑擦拭。
稱量盤可用水整個洗。充分干了以后再裝到天平上。

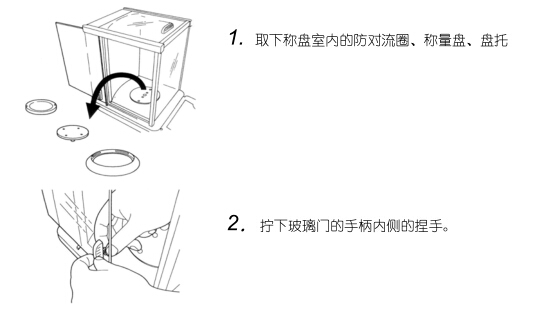

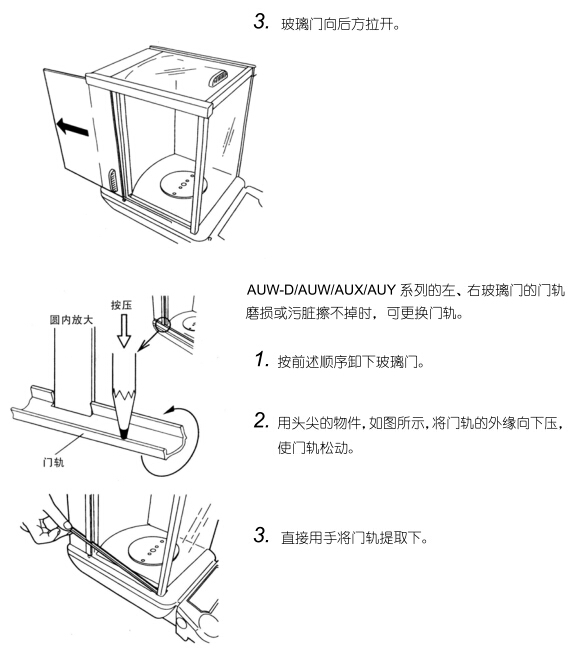

玻璃門可卸下來，擦洗或更換門軌。
有機溶劑或化學藥品、化纖抹布由于會損傷涂飾和顯示板，請不要使用。
注 意：
玻璃門操作時請小心謹慎不要弄碎。
砠下玻璃門手柄內側的捏手時，請小心謹慎，手不要碰到稱量室內的盤托軸。
操作時請特別小心不要讓門軌劃傷手。玻璃拉門不滑時AUW-D/AUW/AUX/AUY 系列可以卸下玻璃門，清掃門軌。
15.2 移動天平時

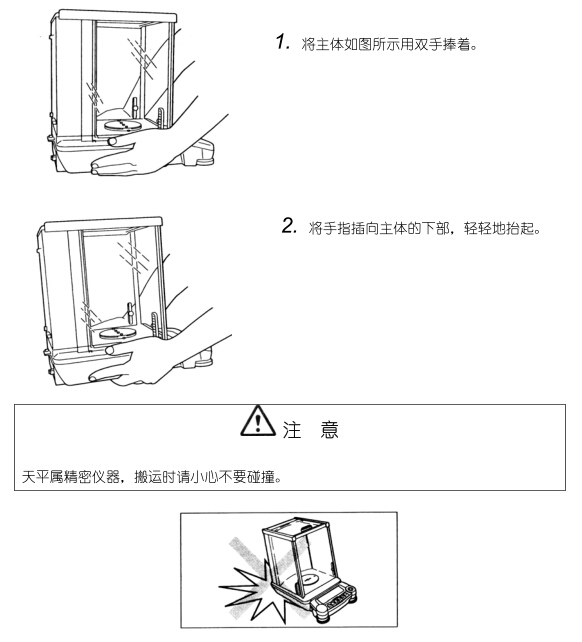

用手搬運時…………取下稱量室內的防對流圈、稱量盤、盤托后，如圖所示抬起，用雙手牢牢抓住搬運。
其他方法搬運時……請使用原來裝產品的包裝箱。
16. 異常及其處理措施
16.1 錯誤顯示和處理措施一覽表

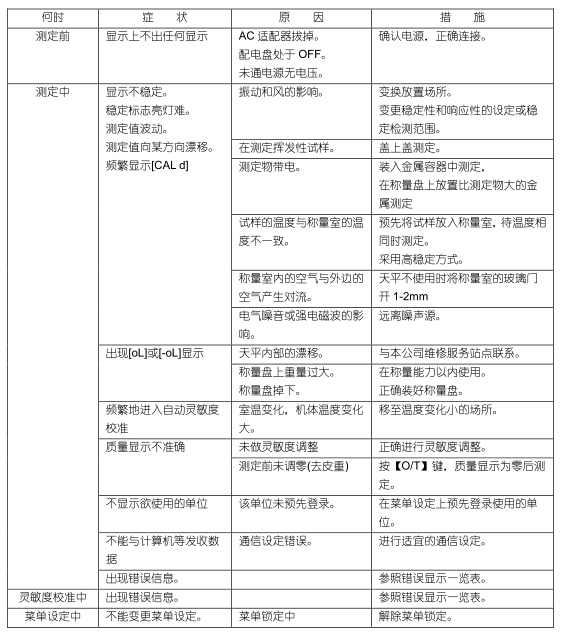

16.2 遇到這樣的情況時
附 錄

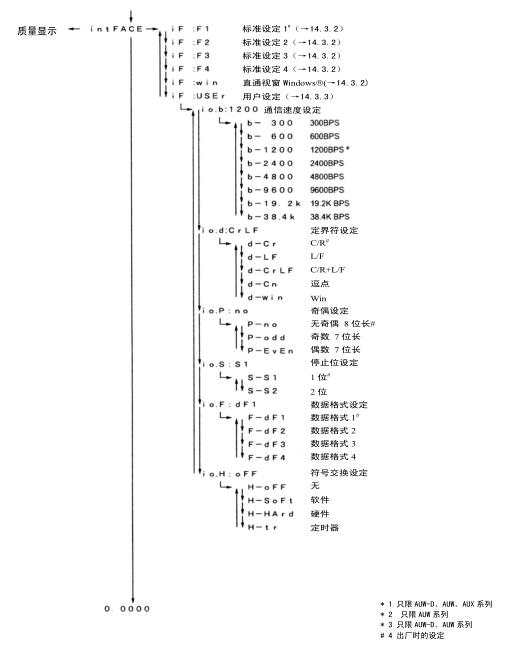

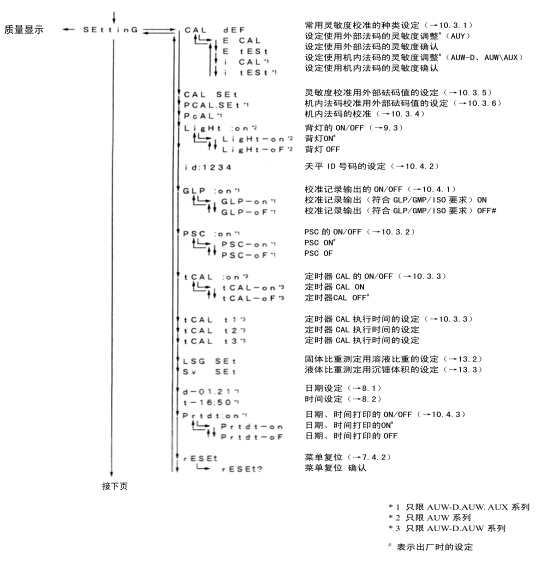

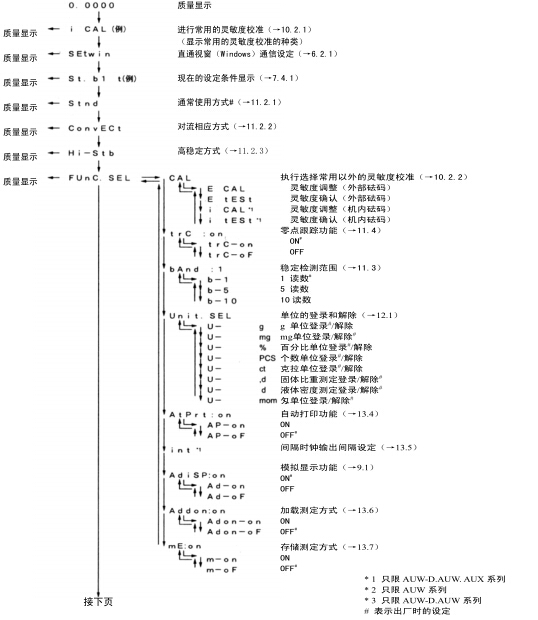

附錄 1 菜單圖(括弧內→后為本文參照項目)
【CAL】鍵：移向同階段的下一個菜單項目。(下圖的↓)
【O/T】鍵：移向下一階段的菜單項目。(下圖的→)沒有下一階段菜單項目時，進行確定。
【POWER】鍵：移向上一個階段的菜單。(下圖的←)(連續按【POWER】鍵時，直接返回到質量顯示。)

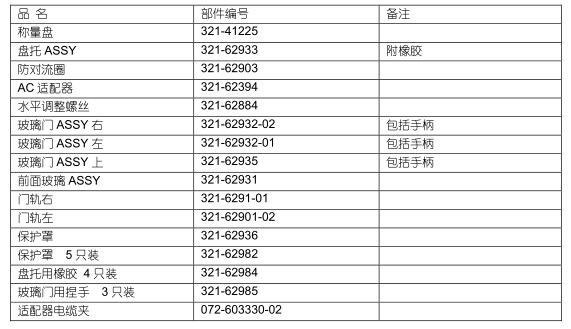

附錄 2 標準附件、維修部件清單

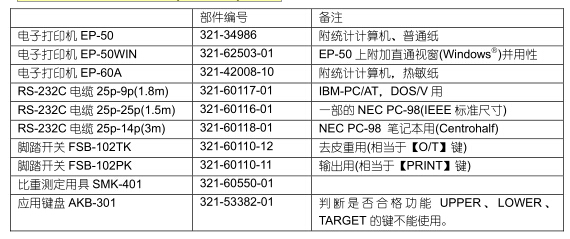

附錄 3 特殊附件(選購件)清單
備 注：
記載的部件編號，如有改動不預先通知。RS-232C 電纜不能保證對所有計算機都適用。另外，鎖定螺釘有可能無法固定天平。

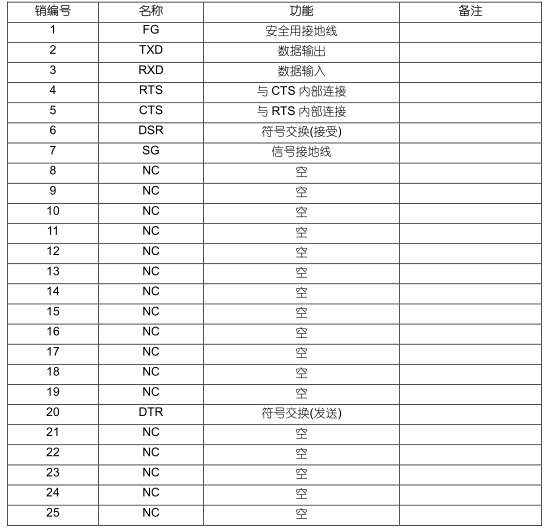

附錄 4 RS-232 接口的規格
附錄 5 單位換算系數清單
AUW-D/AUW/AUX/AUY 系列的單位換算按下列值計算。
1g
=1000mg
=5ct
=0.2666666667mom
附錄 6 性能檢查指導
備 注：
性能檢查可大致判斷天平是否正常。
性能檢查不要在室溫變化大的場所進行。
為使稱量室與砝碼沒有溫差的狀態下檢查，請預先將砝碼放入稱量室
砝碼的裝取，使用長鑷子，手不要進入稱量室。
重復精度：
AUW-D 系列由順序 3 至順序 5，大量程，小量程分別進行。
1. 通電源，在質量顯示下(AUW 在背燈開時，背燈亮燈)放置 1 小時(AUW-D 是 2 小時)以上。
2. 根據 11 章，穩定性和響應性設定為通常使用方式，穩定檢測范圍為 1 讀數，零點跟蹤為 OFF。
3. 接近稱量能力的砝碼用鑷子向稱量盤中央裝取6 次，記錄這時的Xi: 裝時的顯示值Yi: 取時的顯示值
接近稱量能力的砝碼取 6 次裝：X1，X2……xi,……x6，取：Y1，Y2，……Yi……Y6RX=Xmax-Xmin或 RY=Ymax-Ymin(max 為最大值，min 為最小值)
4. 按上式，求 Rx，Py。
5. Rx、Py 都在 1.0mg 以內為正常。AUW-D 系列的小量程時在 0.3mg 以內為正常。
偏置誤差(四角誤差)AUW-D 系列時，請檢查大量程的偏置誤差。
1. 充分預熱。預熱時間至少在 1 小時以上。

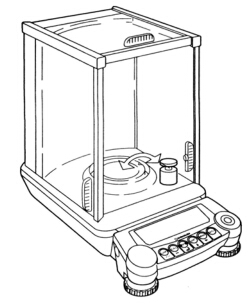

2. 約為稱量能力的 1/4 的砝碼按左圖所示的順序號在稱量盤上挪動，記錄各值X1~X5。稱量盤中
央的值與其它的值的差(偏置誤差)分別在±1.0mg以內為正常。
附錄 7. 直通視窗(Windows)的補充事項
直通視窗(Windows)功能設定時出現故障的處理措施微軟公司發表的公報說，由于Windows95 的版本不同，在使用計算機的串行鍵設備時有可能產生例外的錯誤。在進行計算機方面的設定前，必須按下列順序確認Windows95的版本，采取必要的相應處理措施。
注 意：
1. 提供這個信息是為了方便客戶。關于處理措施客戶自行負責。本公司和微軟公司對因處理措施產生的毛病概不負責。
2. 萬一未采取處理措施，使用串行鍵設備設定后，計算機不能正常起動時，再啟動計算機，在出現『Starting Windows95』顯示時按『F8』鍵，選擇『3 safe mode』進行啟動，然后，在控制面板→輔助功能→信息→『支持串行鍵設備』的選定解除后，再次起動Windows。
1. Windows版本的確認
(1)點擊開始→設置→控制面板
(2) 雙擊系統
(3)確認信息標記的系統項目是什么。如是Microsoft Winsows 954.00 950B時，請采取 2 的處理措施。如不是時，不必采取處理措施，請按天平的操作說明書設定。
2. 處理措施
2.1 可利用因特網時
連接URL http://www.shimadzu.co.jp/products/scale/download/jindex.html
按其指示進行
2.2 不能利用因特網時
(1)關上所有的已打開的軟件。
(2)點擊『開始』→『指定文件名執行』
(3)名稱上用鍵輸入“regedit”。
(4)點擊 OK……登記編輯程序啟動。
(5)雙擊 HKEY_LOCAL_MACHINA
(6)雙擊 System
(7)雙擊 Current Control Set
(8)雙擊 Service
(9)雙擊 Vxd
(10)雙擊 VCOMM
(11)雙擊右側視窗(Windows)的 Enable Power Management
(12)修正 0000 01 00 00 00 為 0000 00 00 00 00
(13)點擊 OK
(14)點擊菜單的『注冊』→『注冊表編輯程序結束』
(15)點擊開始→Windows結束→計算機再啟動→確定
到此，處理措施結束。
以后，再起動Windows攙處理措施仍有效。
但是，Windows贀裝配時，必須重新進行處理措施。
