一. 儀器的作用
WGZ-2000 型濁度計可用于測量懸浮于水(或透明液體)中不溶性顆粒物質所產生的光的散射或衰減程度，并能定量表征這些懸浮顆粒物質含量的儀器。該儀器可廣泛用于水廠、食品、化工、電廠、冶金環保及制藥行業等部門，是常用的實驗室儀器。
二．儀器的工作環境
1． 環境溫度：5℃~35℃
2． 相對濕度：不大于 85%
3． 使用時放置在堅固的平穩的工作臺上，且避免震動。
4． 盡量遠離高強度的磁場、電場及發生高頻波的電器設備。
5． 避免高溫接近儀器。
6． 供給儀器的電源為 220V ±22V，50Hz ±1Hz，并必須裝有良好接地線。
三．儀器的性能
1． 光源：鎢鹵素?zé)?nbsp;6V、12W
2． 接收元件：硅光電池
3． 測量范圍 NTU：0.00—19.99；20.0—199.9；200—2000（量程自動切換）
4． 讀數顯示方法：四位 LED 數字顯示
5． 儀器線性誤差：3%FS
6． 示值允許誤差：≤±5%
7． 樣品瓶：φ25mm×95 mm
8． 樣品容積：20ml~30m
9． 質量： 8kg
10．外型尺寸： 358mm×323mm×160mm(1×b×h)
11．熔斷器：RF1-20 1A 250V
四．儀器的工作原理
WGZ-2000 型濁度計的基本原理是當光通過裝有懸浮樣品的樣品瓶時，產生的90o散射光信號與前向透射光和前向散射光信號的和之比隨濁度大小而變化，即：90o散射信號/（前向透射+前向散射）信號，儀器的光學和電路根據以上原理而設計。
五．儀器的光學系統
如圖所示：

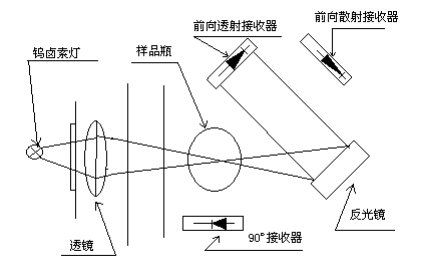

光通過透鏡聚焦后照射到樣品瓶上，一部分信號由 90o接收器接受，另外分別由前向透射接收器和前向散射接收器接收。
六．儀器的電路系統

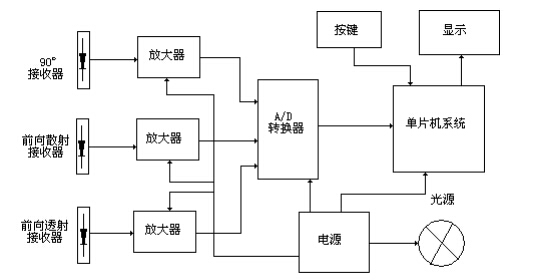

鎢鹵素?zé)粲煞�(wěn)壓電路穩定供給電流產生光源，各部分信號分別被各自的接收器接收，經放大器放大后輸入 A/D 轉換器。A/D 轉換器產生的數字信號進入單片機系統經計算處理后，由 LED 數碼管顯示。
七．儀器的使用方法
7．1 試樣的濁度測量
1．接通電源線，打開電源開關（在儀器的后方），儀器預熱 30min 左右。
2．用零濁度水清洗樣品瓶的內外表面，用擦鏡紙擦去外表面水分。
3．搖勻被測樣品水樣并以該水樣清洗樣品瓶。樣品瓶裝入被測樣品后旋緊瓶蓋，并用擦鏡紙擦干瓶外表面水分，清除附在瓶壁上的氣泡。
4．將樣品瓶插入儀器試樣室，插入時瓶上白色三角標記對準試樣室缺口標記。蓋好黑色遮光罩。
5．儀器顯示讀數穩定后即為被測樣品濁度值，濁度單位為 NTU。測量時儀器自動轉換量程，不需用戶選擇。
6．如果樣品中漂浮有絮狀物或較大顆粒，儀器可能得不到穩定讀數，此時可剔除突變數值，取平均讀數作為測定結果。
7．如果測定 2NTU 以下的低濁度樣品，應先用零濁度水標定零點。標零方法是把裝有零濁度水的樣品瓶插入試樣室，蓋好遮光罩。儀器讀數穩定后按一下 按鍵。
8．注意不要用有粗硬表面的紙張或纖維擦拭樣品瓶，以免樣品瓶通光面變毛而影響測定結果。
7．2 儀器校準
7．2．1 校準準備
1．如果儀器第一次使用或者發覺儀器測定結果偏差超出允許范圍，則應該對儀器進行校準。校準前應根據附錄《零濁度水制備》、《Formazine 濁度標準溶液》制備標準樣品。
2．儀器接通電源預熱后，在測量狀態下用零濁度水和 按鍵標定好儀器零點。
3．儀器有三種校準模式供用戶根據測量要求進行選擇：
a）CAL0 模式 使用 2NTU、20NTU、200NTU 三種標準溶液校準 0-200NTU 量程范圍；
b）CAL1 模式 使用 200NTU、500NTU、1000NTU、2000NTU 四種標準溶液校準200NTU~2000NTU 量程范圍；
c）CAL2 模式 儀器使用人員選用一種標準溶液校準某一量程范圍。
4．校準完成后，存儲在儀器中的校準參數不會因斷電而消除，直至下一次校準后參數被更新。
7．2．2 0NTU-200NTU 量程校準
1．在測量狀態下按一下 按鍵，儀器進入校準狀態，此時顯示“CAL0”。按一下 鍵，進入 0NTU-200NTU 校準程序。
2．儀器顯示閃爍數字“2.00”，將事先制備好的 2NTU 標準樣品插入試樣室并蓋上遮光罩。然后按一下 鍵，儀器顯示 2.00。
3．等待數分鐘后，儀器閃爍顯示“20.0”，將 20NTU 標準樣品更換插入試樣室并按一下鍵，顯示 20.0。
4．當閃爍顯示“200”時，將 200NTU 標準樣品更換插入試樣室并按一下 鍵，顯示200。
5．當儀器顯示“CAL．”時，表示校準已完成。按一下 鍵儀器回到測量狀態。
6．如果標準品失效或溶液中有各種漂浮物時，校準可能會因?yàn)闊o法讀取正確數值而長時間等待。此時可按一下 鍵，儀器顯示“C．．．”，再按一下ZREO 鍵，退出校準回到測量狀態。
7．2．3 200NTU-2000NTU 量程校準
1 ． 在 測 量 狀 態 下 按 二 下ZREO 鍵 ， 儀 器 顯 示 “ CAL1 ”。 按 一 下ZREO 鍵 ， 進 入200NTU-2000NTU 校準程序。
2．儀器閃爍顯示“200”，將 200NTU 標準樣品插入試樣室，按一下ZREO 鍵，儀器顯示200。
3．閃爍顯示“500”時將 500NTU 標準樣品更換插入試樣室并按一下ZREO 鍵，顯示 500。
4．閃爍顯示“1000”時將 1000NTU 標準樣品更換插入試樣室并按一下 ZREO 鍵，顯示1000。
5．閃爍顯示“2000”時將 2000NTU 標準樣品更換插入試樣室并按一下ZREO 鍵，顯示2000。
6．儀器顯示“CAL．”時表示校準已完成，按一下ZREO鍵回到測量狀態。
7．2．4 單點校準
1．如果用戶測試的試樣濁度范圍相對固定，可以配制與被測試樣濁度比較接近 的一種標準溶液對儀器單點校準。
2．在測量狀態下按三下ZREO 鍵，儀器顯示“CAL2”。按一下ZREO 鍵，儀器進入單點校準程序。
3．儀器閃爍顯示“100.0”，按動 鍵，儀器依次閃爍顯示 200、1000、2000、1.00、2.00、10.00、20.0、100.0 等 8 種數字，代表 8 個標準溶液濁度，可選擇其中之一對儀器進行校準。
4．選中某一數值時，將相應 NTU 的標準溶液插入試樣室，按一下ZREO 鍵。
5．當儀器顯示“CAL.”表示校準完成，按一下ZREO 鍵回到測量狀態。
八．常見故障及處理方法 見故障及處理方法
1.面板上按鍵不起作用，按鍵連線插頭脫落或接觸不良，要打開儀器插好連線插頭
2.儀器的測定結果誤差太大或校準參數無法保持：
（1）沒有用正確的標準溶液進行校準
（2）儀器內部的集成電路跳出或損壞
要配制正確的標準溶液按校準方法重新校準，打開儀器檢查各集成電路是否插好，更換 AT24C02 集成電路
3.燈泡不亮：
（1）保險絲斷（2）燈泡壞
要更換保險絲，換燈泡（見附錄 3）
4.放入樣品測試時，顯示的讀數長時間不停地跳動：
（1）儀器故障（2）樣品配制有問題
將樣品從試樣室中取出，蓋好遮光罩，若儀器的讀數還跳動，即儀器故障，反之屬樣品問題
九．儀器成套性（詳見裝箱清單 （詳見裝箱清單）
十．售后服務及承諾 ．售后服務及承諾
1． 本廠產品實行三包，即“包修、包換、包退”。
2． 本廠三包期限為一年，以購貨發票上的時間為準。
附錄 1 零濁度水的制備
參照國際標準 ISO7072 中規定的方法,選用孔徑為 0.1μm(或 0.2μm)的微孔濾膜,過濾蒸餾水（或電滲祈水、離子交換水）,需要反復過濾兩次以上,所獲的濾液即為檢定用的零濁度水,該水貯存于清潔的、并用該水沖洗后的玻璃瓶中。 零濁度水用于濁度計的零點調整和 Formazine 標準溶液的稀釋。
附錄 2 Formazine 濁度標準溶液 Formazine 濁度標準溶液
1.濁度計檢定中使用國家技術監督局頒布的 Formazine 標準物質，如 GBW12001 400 度（NTU，F(xiàn)TU）及 4000 度（NTU，F(xiàn)TU）濁度（formazine）標準物質，定值不確定度±3%，有效使用期限 1 年。 不同濁度值的 Formazine 標準溶液，是用零濁度水和經檢定合格的容量器具，按比例準確稀釋 Formazine 濁度標準物質而獲得。 4000 度及 400 度 Formazine 標準物質需存放在電冰箱的冷藏室內（4℃~8℃）保存。已稀至低濁度值的標準溶液不穩定，不宜保存，應隨用隨配。
2.當難于獲得 Formazine 標準物質時，可按“ISO7027”所規定的方法配制嚴格控制條件和試劑用量，方法摘錄如下：
2.1 儀器和試劑
電子分析天平：載荷 200g、感量 0.1mg 檢定合格。
容量瓶：100ml、200ml 一等，檢定合格。
移液管：5ml、一等，檢定合格。
硫酸肼（N2H6SO4）：分析純，純度需要按國標 GB 698-77 標準方法分析，其純度應大于99% 。
六次甲基四胺（C6H12N4）：分析純，純度需要按國標 GB 1400-78 標準方法分析，純度應大于 99% 。
恒溫箱（或水浴）：容積能容下 200ml 容量瓶，恒溫 25℃±1℃，能連續運行 24h 以上。 零濁度水：見附錄 1。
2.2 Formazine（C2H4N2）濁度標準溶液Ⅰ（4000NTU）制備方法：
準確稱取 10.00g 六次甲基四胺（C6H12N4），溶于大約 80ml 零濁度水。 準確稱取 1.000g 硫酸肼（N2H6SO4），溶于大約 80ml 零濁度水。 ISO7027 中警示：肼類硫酸鹽有毒并且可能是致癌物，操作時注意安全。完全移取上述兩種溶液至 200ml 容量瓶中，加入零濁度水至刻度，搖勻使其充分混合。該容量瓶放置在 25℃±1℃的恒溫箱或恒溫水浴中，靜置 24h。根據 ISO7027 規定，該懸浮液的濁度值定為 4000 度（NTU，F(xiàn)TU）。濁度標準溶液應在暗處保存。
2.3 Formazine（C2H4N2）濁度標準溶液Ⅱ（400NTU）配制方法
用移液管吸取 4000NTU 標準溶液 10.00ml 至 100ml 容量瓶中，加入零濁度水稀釋至刻度，搖勻后該溶液即為 400NTU 濁度標準溶液。溶液應保存在暗處。
3.由于顆粒物質在光學測量中的“重合效應”的影響，在濁度計檢定過程中，使用標準溶液檢查儀器示值線性時，要按量程劃分的區段進行，如 0~20、20~200、200~2000 度等。
附錄 3 更換光源燈
光源燈在儀器中是一個非常重要的部件，它的好壞直接影響到儀器的準確度和穩定性。本儀器光源燈的兩端工作電壓已降為 5V，燈的使用壽命更長。如儀器長期使用后光源燈損壞，應更換原規格的燈泡，以免影響儀器的性能。 燈的規格：鹵鎢燈 6V 10W（色溫 2800K，壽命 2000 小時）
更換步驟：
1） 關上電源，拔去儀器 220V 電源插頭；
2） 擰去固定儀器頂蓋在儀器底版下面的兩只螺絲和儀器后面板上的兩只螺絲，移去頂蓋；
3） 擰去儀器內部底版上用于固定光源遮光罩的四只螺絲，移去遮光罩；
4） 擰去儀器后面板上用于固定有廠名標牌的兩只螺絲，移去標牌；
5） 擰去用于固定放樣品瓶的試樣室蓋板的六只螺絲，移去蓋板；
6） 擰松固定鹵鎢燈燈腳的兩只螺絲，換上新燈，輕輕擰緊兩只固定燈腳的螺絲。然后再擰松固定燈座的兩只螺釘；
7） 按使用說明書 5，儀器光學系統圖中放樣品瓶的位置上，放入校準光路工具（儀器附件），工具側面平面面向光源；
8） 打開電源，調節燈座位置，將燈絲象對準于校準光路工具平面中心的小孔上，再擰緊固定燈座的兩只螺釘；
9） 裝好儀器，重新校準儀器。
